石英晶振：即所謂石英晶體諧振器（無源晶振）和石英晶體振蕩器（有源晶振）的統稱。一般的概念中把晶振就等同于諧振器理解了，振蕩器就是通常所指鐘振。石英晶振是一種用于穩定頻率和選擇頻率的電子元件，已被廣泛地使用在無線電話、載波通訊、廣播電視、衛星通訊、儀器儀表等各種電子設備中。
工程師的巨大福利，首款P_C_B分析軟件，點擊免費領取
石英晶振封裝一般分為插件（Dip）和貼片（SMD）。
插件中又分為HC-49U、HC-33U、HC-49S、全尺寸（長方體）、半尺寸（正方體）、音叉型（圓柱狀晶振）。HC-49U一般稱49U，有些采購俗稱“高型”，而HC-49S一般稱49S，俗稱“矮型”，音叉型（圓柱狀晶振）按照體積分可以分為φ3*10、φ3*9、φ3*8、φ2*6、φ1*5、、φ1*4等。貼片型是按尺寸大小和腳位來分類：例如7050（7.0*5.0）、6035（6.0*3.5）、5032（5.0*3.2）、3225（3.2*2.5）、2025（2.0*2.5）等。腳位有4pin和2pin之分。所謂全尺寸的，又稱長方形或者14pin，半尺寸的又稱正方形或者8pin。不過要注意的是，這里的14pin和8pin都是指振蕩器內部核心IC的腳位數，振蕩器本身是4pin。
而從不同的應用層面來分，有源晶振又可分為普通晶振（OSC）、溫補晶振（TCXO）、壓控晶振（VCXO）壓控晶振恒溫晶振（OCXO）等。

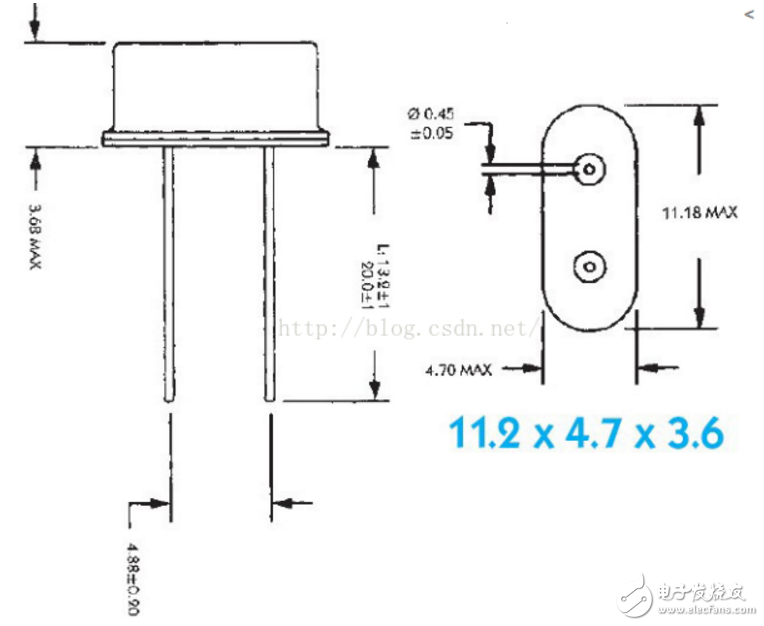

常見晶振封裝尺寸
