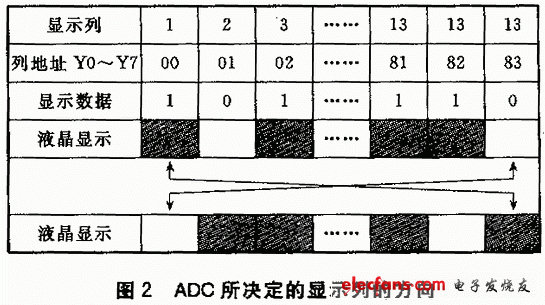

列地址電路為DDRAM提供列地址。它有一個8位的可預先設置的計數器，當設置列地址的MSB/LSB指令發送后，Y7～Y0就被更新(詳見控制字說明);當有讀或?qū)懼噶顣r(shí)，列地址會每次相應加1，這樣單片機可以連續地傳送顯示數據。但是，8位的計數器在沒有設置MSB/LSB時處于鎖定狀態，此時它的鎖定值為大于84H的任意數，并且不能實現自動增加的功能。一旦MSB/LSB經再次設定，計數器才可解鎖。列地址計數器相對于頁地址寄存器是獨立的(見表2)。ADC選擇指令可例轉列地址和顯示列之間的對應關系，如圖2所示。

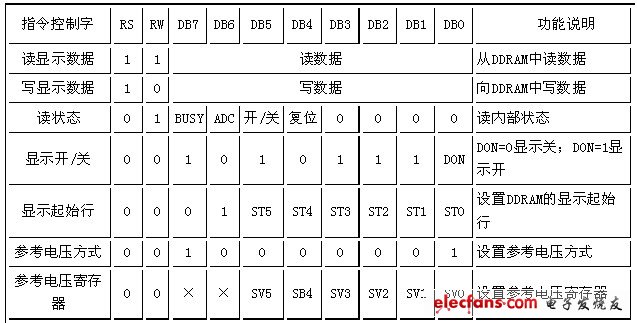

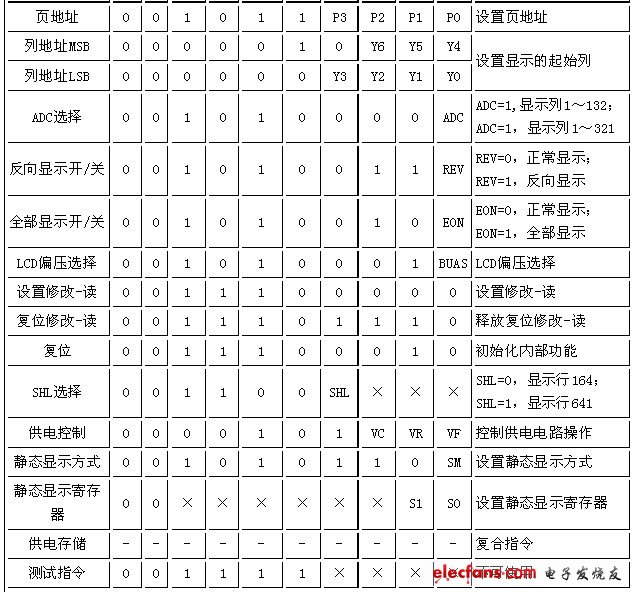

　　表2 指令控制字表

??

　　(5)液晶顯示電路

　　液晶顯示電路具有1個片內振蕩器，振蕩頻率獨立于VDD。振蕩器的輸出信號用于電壓轉換和液晶顯示的定時產生電路，定時產生電路一些信號用于液晶的顯示。液晶顯示的時鐘信號是通過振蕩時鐘產生的，這一時鐘信號為行計數器和顯示數據鎖存器提供了時鐘信號。片內RAM的行地址與液晶顯示時鐘信號同步產生，并且132位的顯示數據根據顯示時鐘信號同步鎖存到顯示數據鎖存電路中。把顯示數據從鎖存電路中讀出送到液晶驅動器中的操作完全獨立于單片機向DDRAM中讀寫數據的操作。

　　(6)供電電路

　　供電電路為低功率消耗的液晶驅動電路在最少的電路元件的情況下，提供必要的驅動電路的電壓。供電電路包括：電壓轉換電路、電壓調節電路、電壓跟隨電路。這些電路只在對主顯示系統操作和供電控制指令操作時才有效。電壓轉換電路的輸出電壓(VOUT)可以調節為2～5倍的電源電壓(VDD)。電壓調節電路如圖3所示，該電路在使用VDD供電的情況下，通過計算可以得出輸出電壓Vo的值。

?

　　方程1：V0=(1+Rb/Ra)VEV

　　方程2：VEV=[1-(63-α)/300]VREF

　　在溫度為25℃時，VREF=2V。

　　α可通過指令設置。設α=63，則VEV=2V。通過指令設置R2、R1、R0(見表2)得出(1+Rb/Ra)。設(1+Rb/Ra)=5.29，這樣計算出Vo=10.5V。

　　使用時可以測量Vo來確定與計算是否相符。此外還有復位電路，實現液晶的復位操作。
