由于窗口大小可以任意設置， 窗口的位置可以任意擺放。

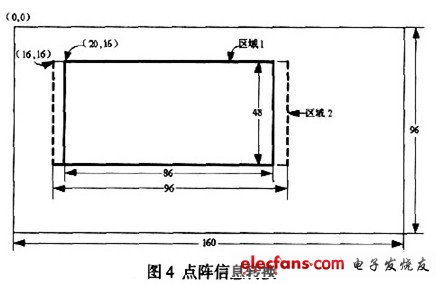

　　所以對于單個窗口而言， 它在顯存中的映射可能并非是字(2byte)對齊的。以圖4 為例， 在一個大小為160(寬)×96(高)的屏幕上開設一個左上角坐標為(20，16)， 大小為86×47 的窗口， 則此窗口第一行的前4 個像素點在顯存中的映射為地址是0x83000282 和0x83000283 的兩個字節的低4 位， 所以這個窗口在顯存中的映射并不是字對齊的。由于MCU 只能以字(2byte)為單位對顯存進行操作， 所以PC 軟件在對該窗口進行點陣信息轉換時， 如果直接對區域1 (窗口的實際大小)進行轉換存儲，則在對該窗口進行特技處理時會存在大量的位運算， 這樣會大大降低運算效率， 從而影響特技效果的顯示， 這樣就很難滿足用戶對特技顯示效果的要求。

?

　　為了解決上述問題， 可以將區域1 橫向擴展成起點坐標為(16，16)， 大小為96×47 的區域2。易知， 區域2 在顯存中的映射是字對齊的。為了避免運算時的位操作， PC 軟件在對區域1 進行點陣信息轉換時， 可按區域2 來進行， 只是需將區域1 的擴展部分的數據全填為1。這樣處理會犧牲掉一小部分FLASH 存儲器空間， 但卻可避免特技處理時大量的位運算， 從而大大提高運算效率， 因此這樣做是值得的。

　　4.3 緩存數據的組織方案:

　　由于MCU 只能對顯存進行寫操作， 而在進行特技運算時，往往需要前一幀信息才能得到下一幀的信息。所以， 首先， 需要在緩存中劃分出一塊和顯存大小相等， 地址一一對應的區域screen 用于保存整屏幕的前一幀信息。

?

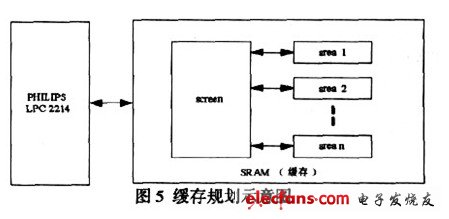

　　又由于MCU 對顯存只能進行字操作， 并且多個窗口之間可能會出現區域重疊， 所以如果各窗口的特技運算都直接在screen 區域上進行， 則窗口重疊部分信息可能會發生混亂。因此如圖5 所示， 也需要在緩存中為每個窗口劃分出一塊存儲器空間(area 1， area 2， ...， area n)， 用于保存本窗口顯示的前一幀信息。這樣在特技運算時， 首先要在area 區域中對各窗口數據進行運算得到各窗口的下一幀信息， 然后將area 區域中數據寫入該窗口在screen 區域中的相應地址以保存整屏幕最新一幀信息， 最后把screen 中相應數據寫入顯存從而完成顯示。

　　4.4 軟件設計:

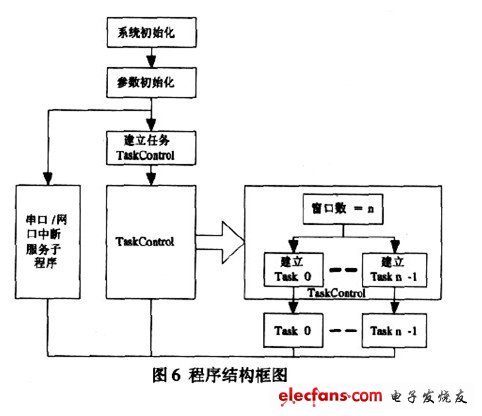

　　基于上述方案， MCU 程序的設計變得非常簡潔。程序結構如圖6 所示， 控制器上電后， 首先進行系統初始化， 然后從FLASH 中讀取屏參數， 進行參數初始化。接著建立任務TaskCONtrol， TaskControl 擁有比各窗口顯示任務都要高的優先級， 它主要用于對各窗口顯示任務進行實時管理。每隔一段時間TaskControl 就要對reset 標志進行一次查詢， 如果reset=1， 它會刪除原先建立的各窗口顯示任務， 然后從FLASH 中讀取新的窗口個數， 依此建立新任務， 將每個窗口的顯示交由單個窗口顯示任務來控制。

?
