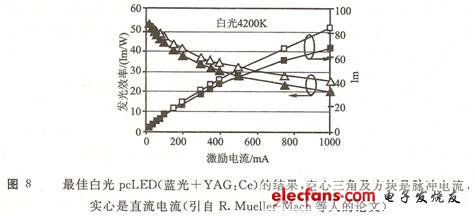

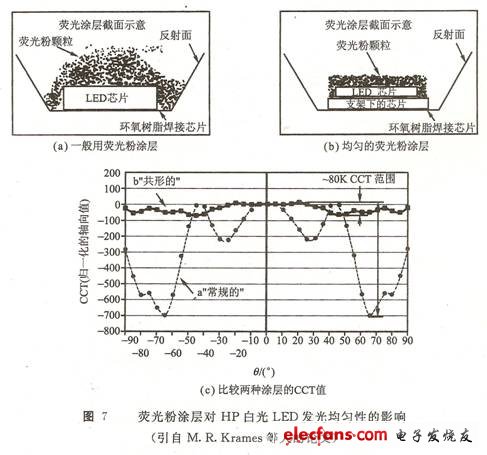

?
M.R.Kramas等人發(fā)現(xiàn)，如果將熒光粉隨意放在LED芯片上，如圖7(a)所示發(fā)光均勻性不佳，所以改變方式如圖7(b)所示，將熒光粉均勻地涂在LED表面上，圖7(c)則比較兩者的CCT及Ra值，發(fā)現(xiàn)用圖7(b)方法者其CCT值變動(dòng)甚少。圖8是Lumiled公司2002年發(fā)表的最佳白光結(jié)果，光輸出在350mA時(shí)大于40 lm。{{分頁(yè)}}
?
?

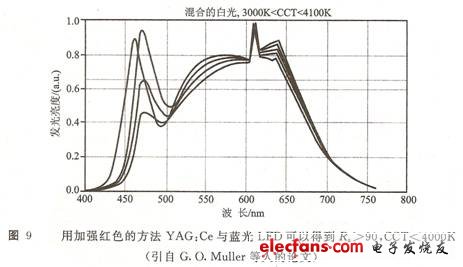

YAG：Ce熒光粉因?yàn)槿鄙偌t色，所以Ra值不高，G.O.Mueller等人加強(qiáng)YAG：Ce的紅色使Ra值>90，其光譜如圖9所示。
?

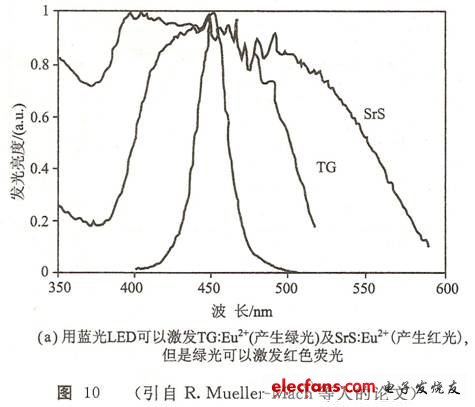

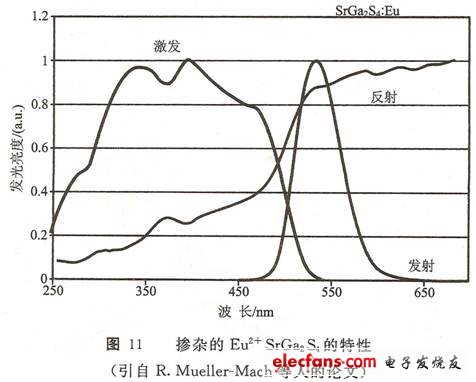

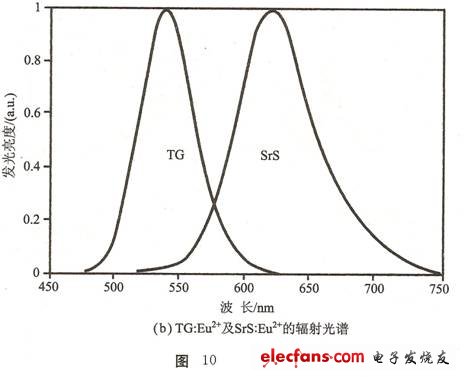

因?yàn)橐粋€(gè)熒光粉的Ra值較低，R.Mueller-Mach等人利用了兩種熒光粉，一種熒光粉產(chǎn)生綠光TG：Eu(SrGa2S4：Eu2+)，另一種熒光粉產(chǎn)生紅光SrS：Eu2+，圖10是此兩種熒光粉的激發(fā)及輻射光譜。圖11所示是TG：Eu熒光粉特性以及激發(fā)與輻射光譜。
?
?
?
