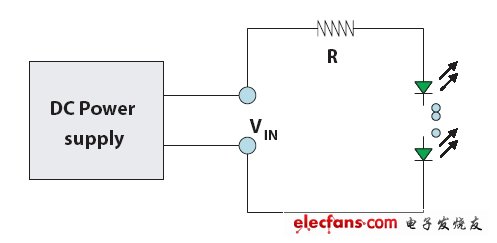

1. 單電阻限流

　　用一個電阻來限制LED的直流供電電流。單電阻限流的優點是結構簡單，但由于LED的導通電壓會產生漂移，所以LED電流并不穩定。

?

　　該電阻為：

?

　　其中，VF是幾個LED串的電壓;IF為LED的電流;VIN為輸入電壓。

　　2. LM317或LM317HV

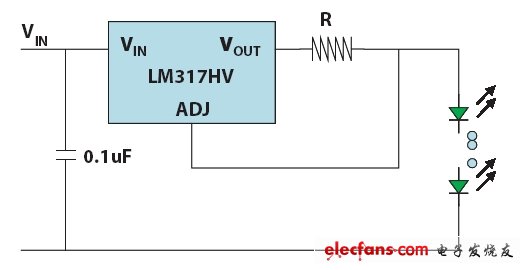

　　如圖6所示，將LM317HV穩壓器用作LED驅動器。

?

　　LM317HV將ADJ與OUT之間的電壓穩定在1.23V，此時，LED的電流為ILED=1.23/R。

　　相對單電阻驅動器此電路的優點是雖然LED的導通電壓會產生漂移LED電流仍將保持恒定。

　　3. LM2941

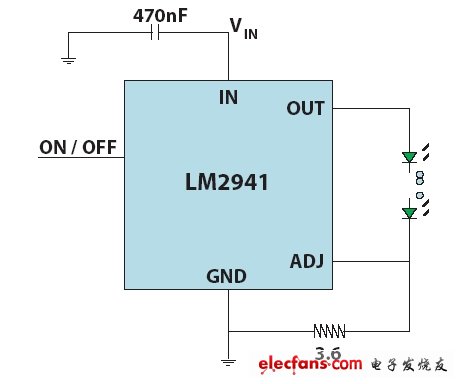

　　另一個驅動器LM2941類似于LM317。LM2941穩壓器的最大輸入電壓為26V。LM2941將ADJ與GND端點之間的電壓穩定在1.275V。圖7所示，LED驅動器LM2941提供354mA的驅動電流。

?

　　4. LT3021

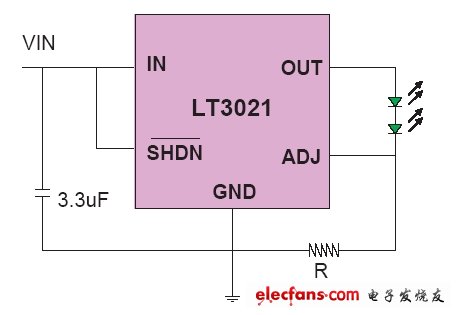

　　另一個線性穩壓器是LT3021，它的最高輸入電壓為10V，最大電流額定值為500mA。LT3021將ADJ與GND端點之間的電壓穩定在0.2V。LED電流即為R/0.2，開斷電壓為160mV。如果LED的VF為3.6V，串聯LED的數量為2。

?

　　5. TLE4242G

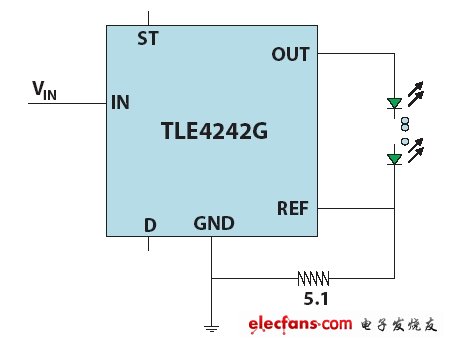

　　VREF將ADJ與GND引腳之間的電壓穩定在177mV，最大輸入電壓額定值為42V，開斷電壓為0.7V。此電路中LED電流為VREF/R，在圖9的電路中，R=5.1ohm，LED電流為347mA。

?

　　6. AS3691和AS3692

　　AS3691的額定電壓為15V，最大LED電流為400mA。AS3692類似于AS3691。它們之間的差異是AS3692的額定電壓達到50V，但最大LED電流僅為200mA。有關AS3691與AS3692最佳性能與應用說明的最新信息可聯系A(chǔ)ustriamicrosystem公司。

　　7. MAX16800 LED驅動器

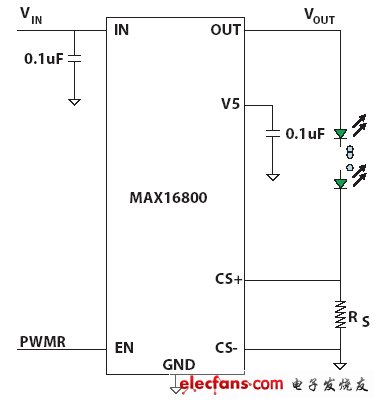

　　此LED驅動器的額定電壓為40V，驅動器使CS+與CS-之間的電壓保持穩定。電流由外電路電阻設定(RS=VSENSE/ILED)。在ADJD-J823與HDJD-J822的LED顏色控制應用中，由ADJD-J823/HDJD-J822輸出的PWM信號通連至MAX16800的EN輸入端。

?
