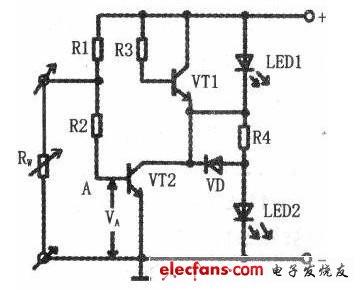

針對早期生產的摩托車沒有燃油指示，現推出一種用發光二極管等組裝的油面指示器，車手可適時掌握油量。該指示器電路如圖所示。LED1是紅色高亮度發光二極管，LED2是綠色高亮度發光二極管，VT1、VT2是9013進口三極管，RW是油面傳感器，R1、R2、R3是1/8
電阻Rl與傳感器構成分壓電路，當油面高時，RW幾乎為零。VA遠遠低于0.6
V，VT2截止，VT1導通。LED1紅色發光二極管無電流，不發光。只有LED2綠色發光二極管發光，表示油面很高。
當油面下降，RW值升高，VA接近0.6
V時、VT1的導通電流減小，這樣，有部分電流流過LED1紅色二極管，隨RW的進一步漸漸加大，紅色發光管也漸漸轉亮，這時合成光由綠色漸漸變?yōu)樘O果綠、橙色。當RW的壓降大于0.
65 V時，綠色二極管熄滅，為紅色二極管所發出的單純紅色，此時表示燃油用完了，需加油。
上述傳感器是用于瀟灑木蘭(TB50-B)的，用其他型號的需要調整Rl阻值。指示部分元件成本低于2元，耗電小于30
mA，比指針式表耗電省，傳感器電流為6 mA更加安全。
本電路如用在老木蘭(TB50-B)車上，可減少換把罩、改前叉或改車把的麻煩。該指示器裝入原轉向指示燈內，轉向指示可用6V蜂鳴器代替。其他車輛同樣可以試用。
