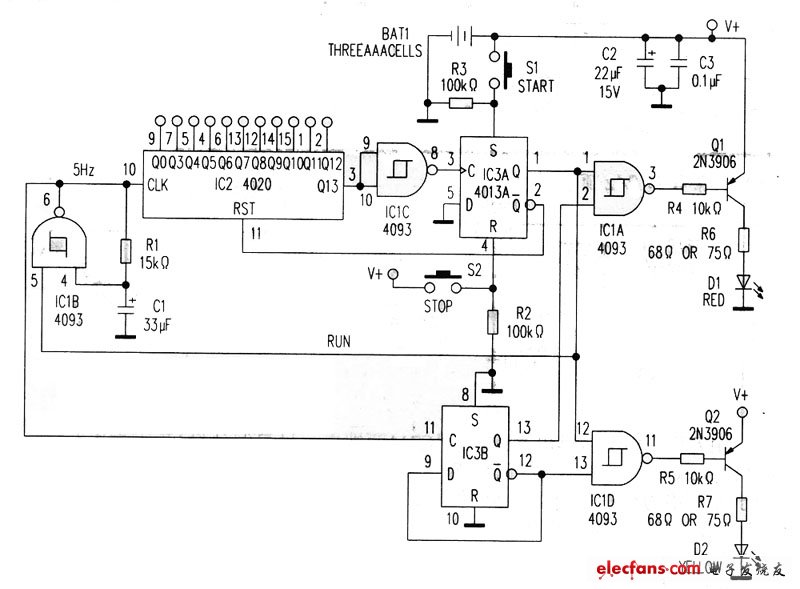

借助圖1所示電路，你可以驗證光纖束，特別是當鏈路通過幾塊插接板時，你能在遠端看見它使用的兩只高亮度LED閃光器，在大約50分鐘后關閉，在關斷狀態時的功耗微乎其微。電路工作于距離超過lkm的多模光纖上，同時它還可配合單模光纖，但較難在接收端看到。如果光纖很短，由于LED很亮，因此最好在遠端以小角度查看。

　　ICIB是運行頻率約5Hz的施密特觸發振蕩器，驅動IC2 4020二進制觸發器。IC3A是控制雙穩態多諧振蕩器。按動按鈕開關S1，則設置雙穩態多諧振蕩器，后者啟動振蕩器，并啟用4020，以便開始從它的全零狀態起計數。它還啟用門電路ICIA和ICID，二者控制PNP和LED驅動晶體管。按動按鈕開關S2，使控制雙穩態多諧振蕩器復位;或者4020到達其計數序列的末端，使雙穩態多諧振蕩器復位。IC3B把振蕩器頻率除以2，向LED驅動器提供50%占空比。T1-3/4LED很好地安裝在ST桶形連接器中，用膠水固定它們的位置。考慮到光纖衰減情況，黃光LED也適用。但如果你選擇使用兩只紅光LED，則應以振蕩器頻率驅動其中一只LED，以振蕩器頻率的一半驅動另-只LED.元件值和安放方式不重要。圖1所示的電路，可放人-個表面貼裝光纖插口盒中。
