LED閃光燈目前都是一顆LED閃光燈安裝五個藍色LED管芯加上黃磷濾色鏡的結構原理來發出白光的，這也是最經濟實用的方案;用一顆RGB(紅綠藍)三色管芯LED也是可以合成白光，但一顆RGB LED比一顆LED閃光燈價格貴，紅綠藍三色要分別調控亮度才能合成白光，使用成本較高，只有在需要調節閃光色溫和多彩的高級方案中才選用。

　　LED閃光燈都帶反光罩和透鏡，因此在幾米的距離內能提供均衡的光線。

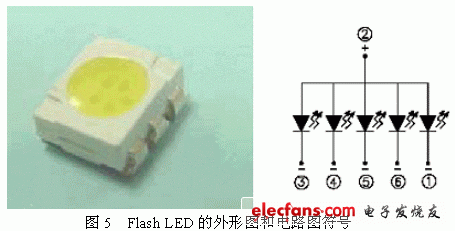

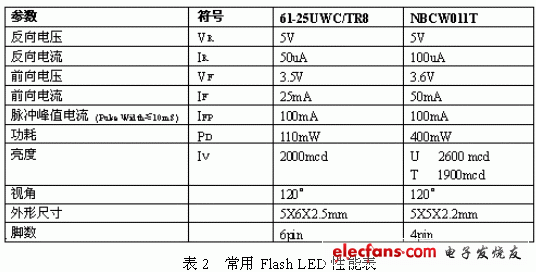

　　Flash LED的外形圖和電路圖符號如圖5所示。Flash LED的主要技術參數是亮度(IV)、視角、前向電壓(VF)、前向電流(IF)、功耗(Pd)、峰值電流IF(Peak)、外形尺寸。表2是常用Flash LED性能表。

　　電容式電荷泵

　　低壓閃光燈Flash LED要其發出耀眼的白光，必需供給其恒定的電壓和較大的電流，為了減少升壓器件的工作頻率對RF的影響，一般選用以電容器為電能傳遞中間體的電容式電荷泵;電容式電荷泵的效率按其升壓方法分有倍頻和分數倍頻二種，前者效率約90%，后者效率約93-95%，效率的計算與輸入、輸出的電壓有關;電容式電荷泵的開關工作頻越高其所需的濾波電容器容量也越小，對RF的干擾也越小;電容式電荷泵按其輸出分有恒壓輸出、恒流輸出;對Flash LED驅動一般采用并聯恒壓、大電流瞬時驅動方案。

?

?
