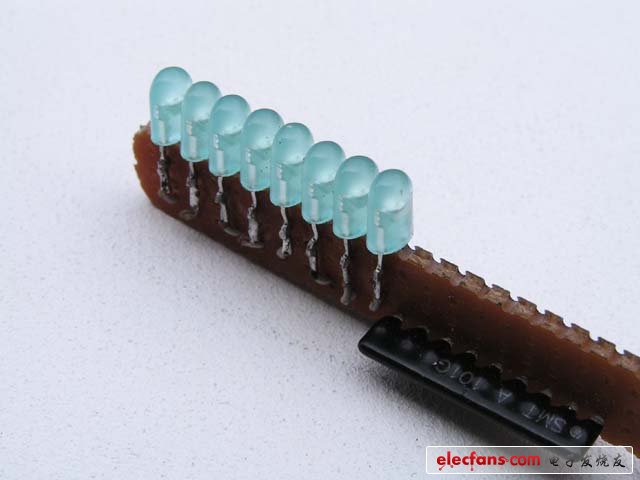

1.LED的焊接，(見圖6)將LED兩腳跨接在電路板兩端的方式進行焊接。使LED緊密排列在一起。
?
圖6

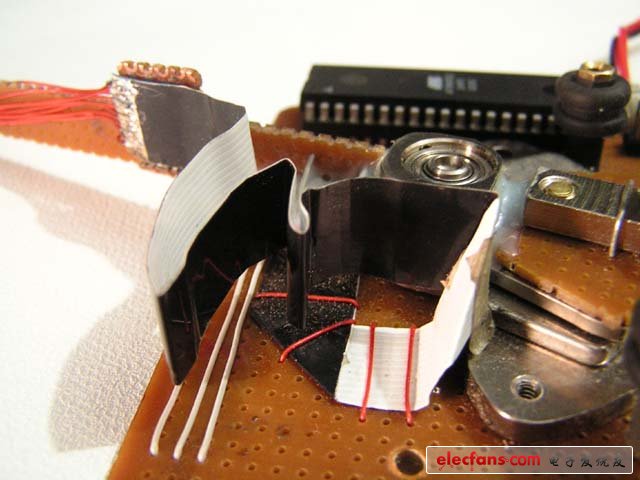

2.搖棒上的LED與主板上的信號用排線連接，音圈電機供電占2位，LED信號傳輸占9位，所以至少要11位的排線。(見圖7)
?
圖7

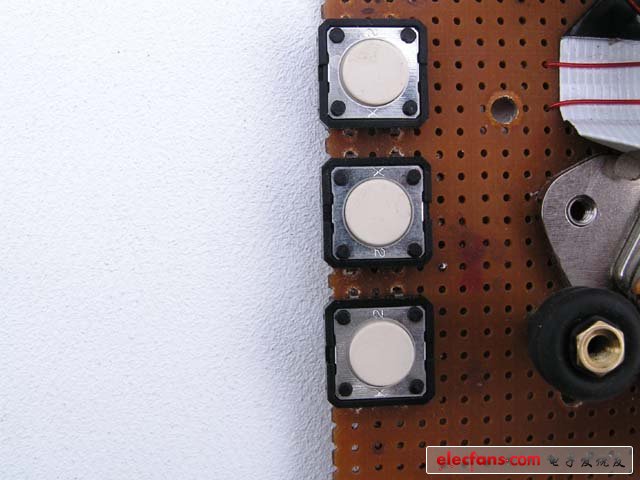

3.設置三個按鍵用于調整時間。(見圖8)
?
圖8

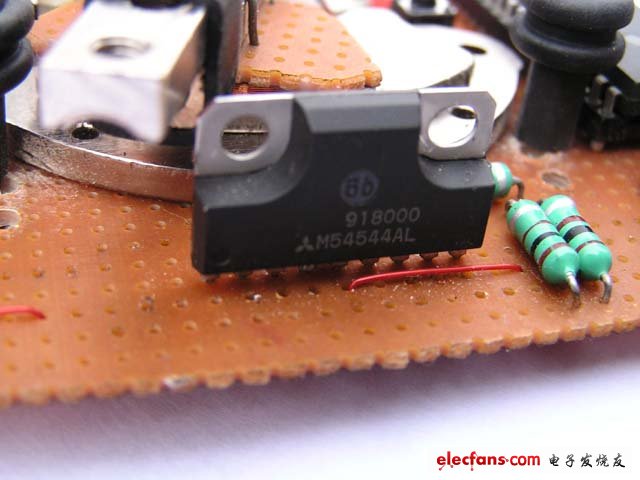

4.采用驅動直流電機正反轉的方式，驅動音圈電機來回擺動。讓電機正、反轉的方法很多，最典型的是H橋電路驅動。為了簡化電路，最好采用H橋功能的集成電路。這種IC很多，比如象TA7257，TA8429H，L6203等，這里用的是三菱公司的M54544AL。(見圖9)
?
圖9

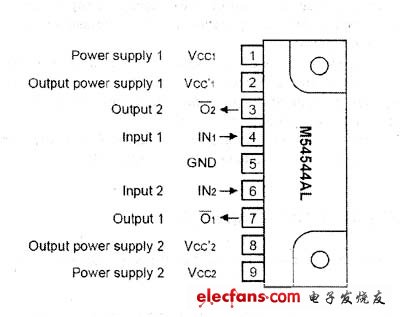

IC各腳定義見圖10。
?
圖10

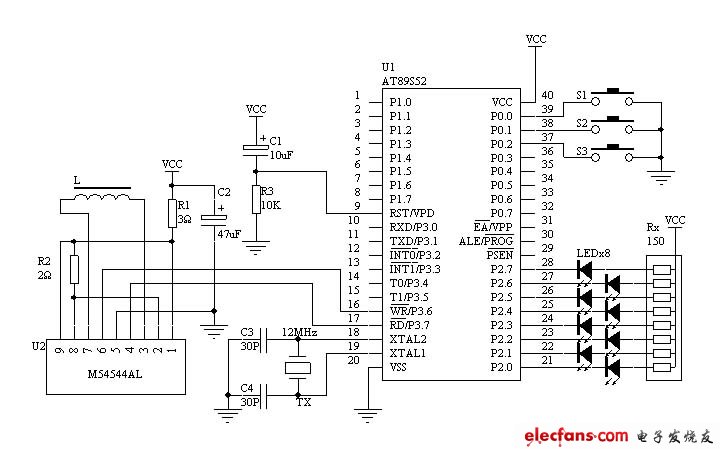

5.電原理圖見圖11(點擊放大)。
?
圖11
