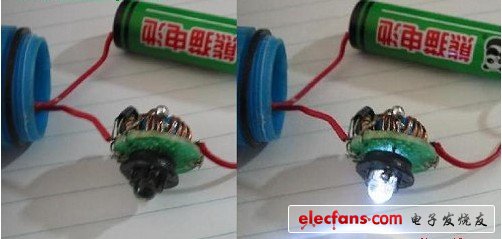

供應商送來一些高亮LED樣品,一直閑置無用.近日得了一只手電筒,拆開看空間有余,于是決定DIY一把.

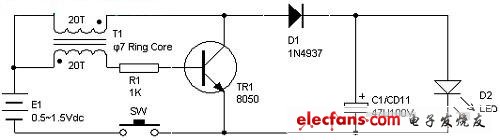

電路圖
?

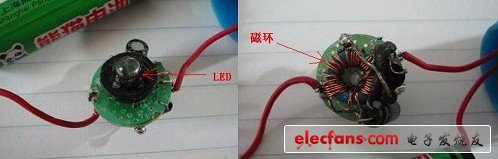

磁環選用T9*5*3/2K,也可用T10*6*5等,用0.3mm漆包線雙線并繞20T,按圖中同名端連接.TR1選8050或9014,D1選4937或107,PCB用一片廢板自制.
?
?

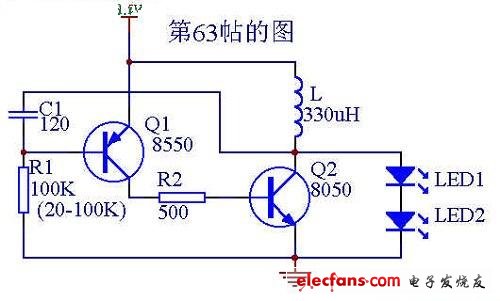

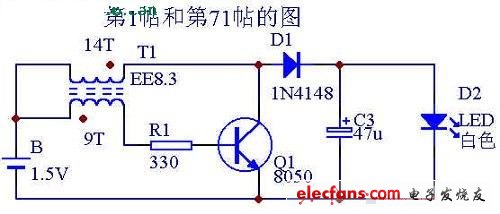

用帖子的電路試制成功.在這里順便感謝他們.
?
?
?
?
?
?

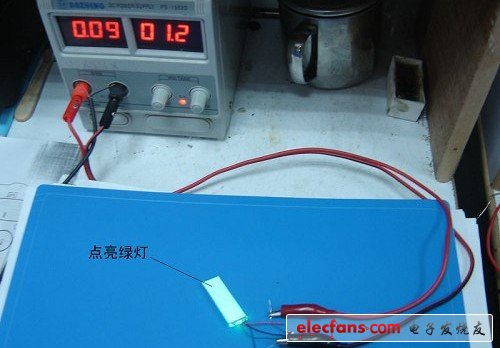

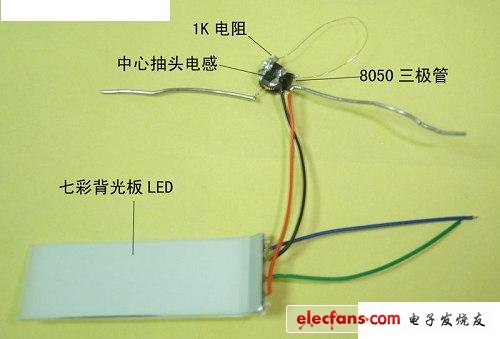

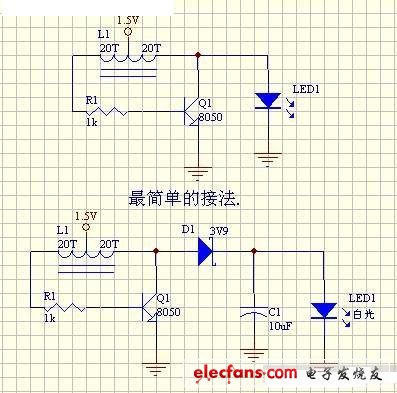

我在兩年前做的最簡/最小體積1.5V驅動LED電路圖及實物圖.
DIY LED手電筒燈光控制電路
2012年03月30日 09:30 本站整理 作者：秩名 用戶評論（0）
