本例中的電路給出了一種5×7 LED點陣屏的特別使用方式。
電路無需做任何修改，只要對LED單元稍加安排，就可以用于一組5×7 LED單元的設計中。使用一只5×7 LED點陣屏可以顯示兩個字符，而將N個單元水平排列(不是垂直排列)則可以顯示2×N個字符。小寫和大寫字母最少都只需要一個3×5 LED的結構，但字母M和m除外，它們至少需要5×5LED結構，需要一個專用的子例程。圖1中的電路使用了一只8位、18腳的PIC微控制器和一個十進制計數器，驅動一個或兩個5×7 LED單元，提供了一個顯示兩個或四個數字的模塊。電路采用了一個小型按鍵開關做計數器的遞增。默認情況下，電路工作在高亮度模式。如果在上電時按住按鍵，則電路工作在低功耗模式。

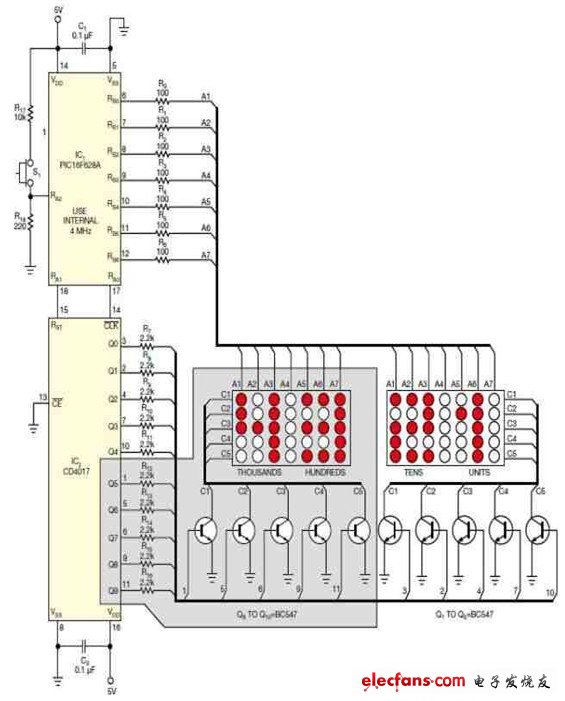

圖 1? ?用一個水平排列5×7 LED點陣顯示兩位數字
下面有兩個可下載的匯編源碼，占用空間不到256個字。每個源碼都在高亮度模式中采用了從頂至下的掃描線復用技術，可以使一個掃描線上的所有LED點亮或熄滅，而在低功耗模式下，則可以只點亮或熄滅一個掃描線上的某只LED。
