當把白光LED應用在背光顯示或其他照明領域時，有兩個重要的理由來支持為什么需要以定電流的方式來驅動它。

　?、俨捎枚娏鞣绞娇杀ＷC白光led工作在其額定電流的范圍內，因此提高了白光LED工作的可靠性。

　?、诳梢垣@得預期的白光LED工作電流的匹配度，使各白光LED的亮度和色度保持一致。

　　白光LED在20mA電流下，其正向電壓介于3.0V和4.0V之間，假設僅簡單地加上固定的正向電壓，那么正向電流的差異可能相當大。圖1所示為兩個生產廠中各選三只共六只白光LED的正向電流與正向電壓特性，如果采用3.4V的電壓驅動這六只LED，白光LED因生產廠的不同，將會造成10~44mA的正向電流差異。

　　

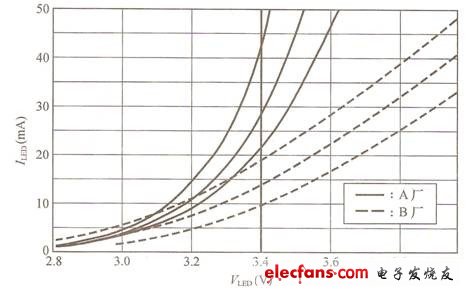

圖1 六只白光LED的正向電壓與正向電流特性

　　為保證可靠性，驅動白光LED的電流必須低于白光LED額定值的要求，最大值一般為30mA。但是從圖2可以看出，當環境溫度升高時所允許的額定電流會降低，例如當溫度達到50℃時電流需限制在20mA以內。通過觀察圖1、圖2不難得出這樣的結論，采用恒壓方式驅動白光LED的方案可靠性較差。另外，用恒定電流驅動白光LED還可以保證亮度和色度的一致性。

　　

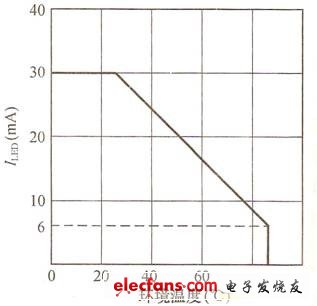

圖2 白光LED額定電流隨環境溫度變化的特性

　　圖3所示為常見的白光LED的四種驅動電路，白光LED的正向電壓VF的差異會因?yàn)樗捎玫姆€(wěn)壓線路不同而對電流的穩定精確度造成不同的影響。圖4顯示了由兩個生產廠中各選三只共六只白光LED的正向電流與正向電壓特性，穩壓器輸出負載曲線與特性曲線的交叉點就是穩壓點。

　　

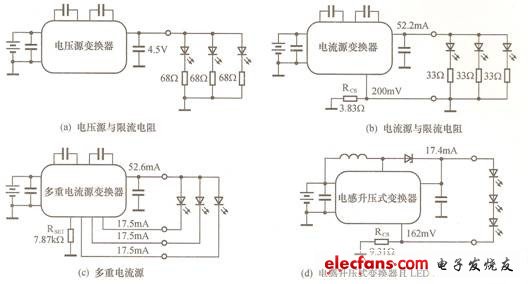

圖3 白光LED四種常見的電源電路
