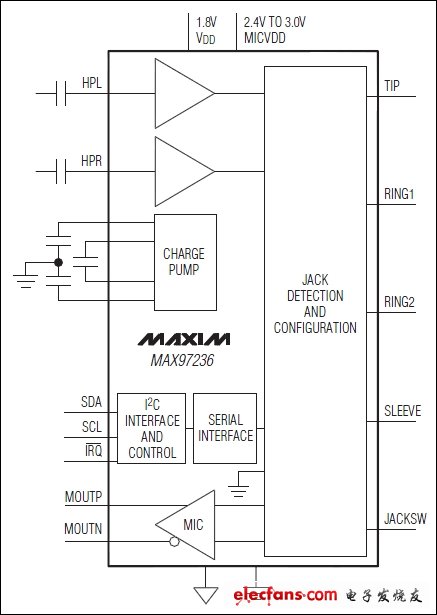

該MAX97236是一個音量控制和一個耳機插孔聘用便攜式音頻系統使用的麥克風前置音頻放大器。音頻電路供電，單，雙模式電荷泵，使輸出信號的地面參考，并消除了對大型和昂貴的隔直電容。一個3.5mm插孔配置由自動配置電路。該集成電路的功能模塊自動啟用后的插孔配置決定的。
該音頻放大器供電1.8V單電源，降低了總體功耗。麥克風前置放大器和偏見是一個單獨的供電電源是可容納偏壓大于2.4V更大的投入。
自動插孔檢測確定何時了3.5mm插頭插入到系統中，并確定杰克已安裝加載配置。負載的配置，然后報通過I2 C接口系統。負載多流行的配置與此計劃察覺。該IC檢測到耳機，耳機，和A / V電纜。
耳機放大器是能夠為16Ω超過35mW。該器件采用小型，25焊球WLP封裝，0.4mm間距，并在-40° C至+85 ° C溫度范圍。
關鍵特性
30mW的耳機放大器擁有員工第二代的DirectDrive雙模式充電泵架構?
自動檢測電路
麥克風放大器和偏置
1.8V電源
2.4V至3.6V的電源供應器麥克風
耳機放大器的音量控制
從被動的數據解碼的多鍵遙控耳機
25焊球，2.4毫米x2.3毫米，0.4毫米間距的WLP
