74ls168引腳圖及功能
168為可預置的十進制同步加/減計數器，共有54S168/74S168，54LS168/74LS168兩種線路結構形式。
TC_進位輸出端（低電平有效）
CP時鐘輸入端（上升沿有效）
CEP計數控制端（低電平有效）
CET計數控制端（低電平有效）
P0～P3并行數據輸入端
LD同步并行置入控制端（低電平有效）
Q0－Q3輸出端
U/D加/減計數方式控制端

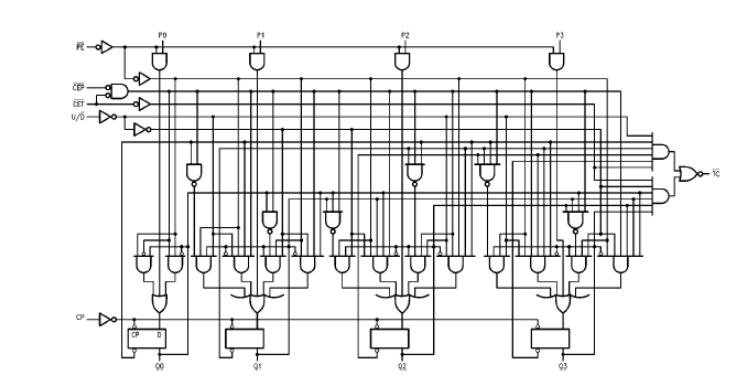

74ls168邏輯圖
74ls168極限值
電源電壓……………………………………7V
輸入電壓
54/74LS168……………………………7V
CTp與CTT間電壓
54/74S168………………………………5.5V
工作環境溫度
74×××………………………………-0～70℃
儲存溫度……………………………………-65℃～150℃

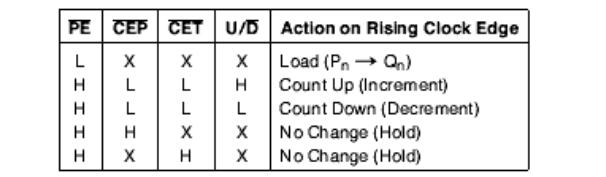

74ls168真值表
H―高電平
L―低電平
X―任意

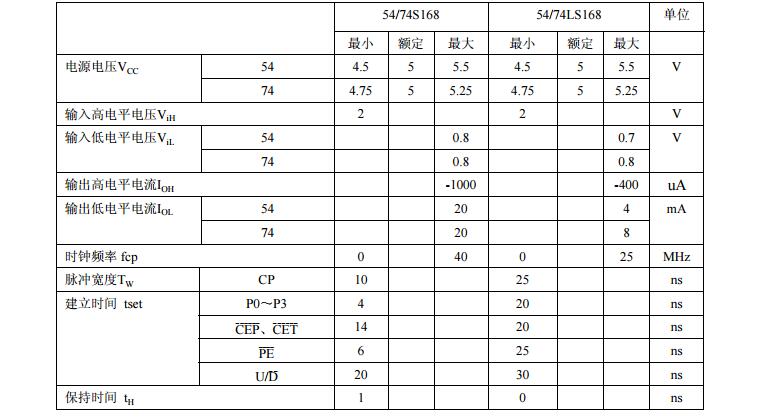

74ls168推薦工作條件

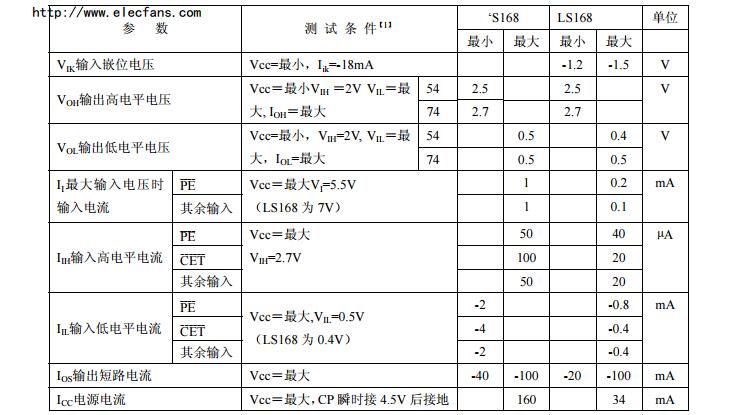

74ls168靜態特性
［1］：測試條件中的“最小”和“最大”用推薦工作條件中的相應值。

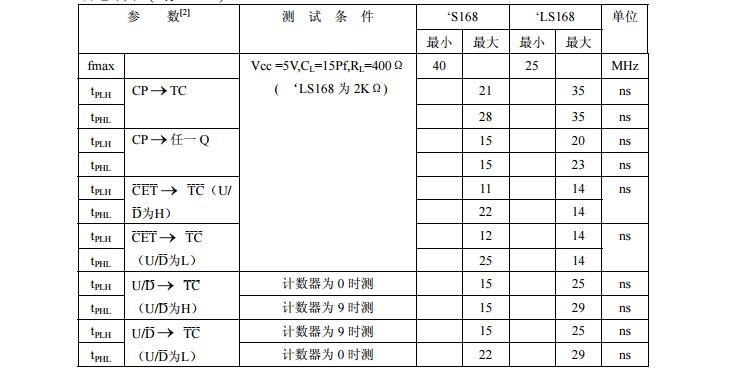

74ls168動態特性
?。?］：fmax最大時鐘頻率。tPLH輸出由低電平到高電平傳輸延遲時間tPHL輸出由高電平到低電平傳輸延遲時間
74ls168相關文章下載：
