兩款cd4029的應用電路
應用電路一：
如圖所示是由可預置數可逆計數器CD4029、雙BCD同步加計數器CD4518、四2輸入端或非門CD4001、高精度時基電路BH1908以及CL002等組成的倒計時器定時電路圖，該電路定時精度高，使用起來方便，在日常生活中很常見。
應用電路二：

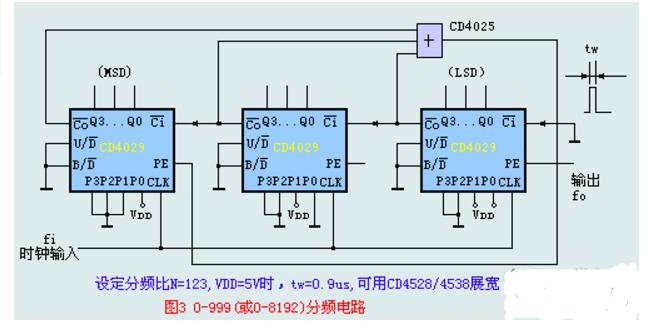

圖3是可逆、可預置計數器CD4029構成的任意N分頻減法計數電路，U/D接“L”電平進行減法計數，B/D接“L”電平按BCD輸出碼進行計數，低位的Co進位到高位的CT輸入進行進位計數，按BCD計數連接可實現0-299分頻，按二進制連接（B/D）端連到VDD上）可實現0-8192分頻，分頻比N值是由并行預置輸入端P3-P0所加的數字電平來決定的，可在上述范圍內任意設置。
該電路每當各級CD4029均計數到全零狀態時，各級的Co=“L”電平，通過3輸入NOR門譯碼就在PE端出現正脈沖（tw寬），將各級預置設定數字（圖示123）并行置入內部，再開始新的計數循環，PE端出現的瞬變脈沖就是分頻后的輸出信號，其周期是計數時鐘CLK（即fin）周期的N倍，脈寬tw是由計數器延遲時間和NOR門延時之和來決定的，用CD4029和CD4025（三NOR）情況大約tw=0.9us（VDD=5V時），如果需要更寬的脈沖分頻輸出，可以使用單穩延時電路如CD4528/4538來作定時展寬。
