74ls390是LSTTL型雙四位十進制計數器。

特點

A和B觸發器都有獨立的時鐘，可以構成兩個2分頻和兩個5分頻計數器

每個計數器都有直接清除

有效提高系統密度

緩沖輸出減小集電極轉換的可能性

典型參數：

f工作頻率=35MHz

Pd=75mW

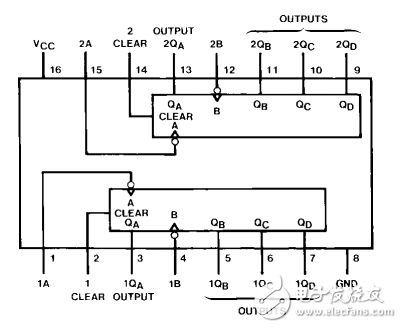

74ls390引腳圖

74ls390邏輯圖及邏輯功能

這種雙單片電路有八個主從觸發器和附加門，以構成兩個獨立的4位計數器，可以實現等于2分頻、5分頻乃至100分頻的任何累加倍數的周期長度。當連成二—五進制計數器時，可以用獨立的2分頻電路在最后輸出級形成對稱波形（矩形波）。每個計數器又有一個清除輸入和一個時鐘輸入。由于每個計數級都有并行輸出，所以系統定時信號可以獲得輸入計數頻率的任何因子。

功能表（真值表）

H=高電平L=低電平

注A：對于BCD（十進）計數，輸出QA連到輸入B計數

注B：對于5-2進制計數，輸出QD連到輸入A計數

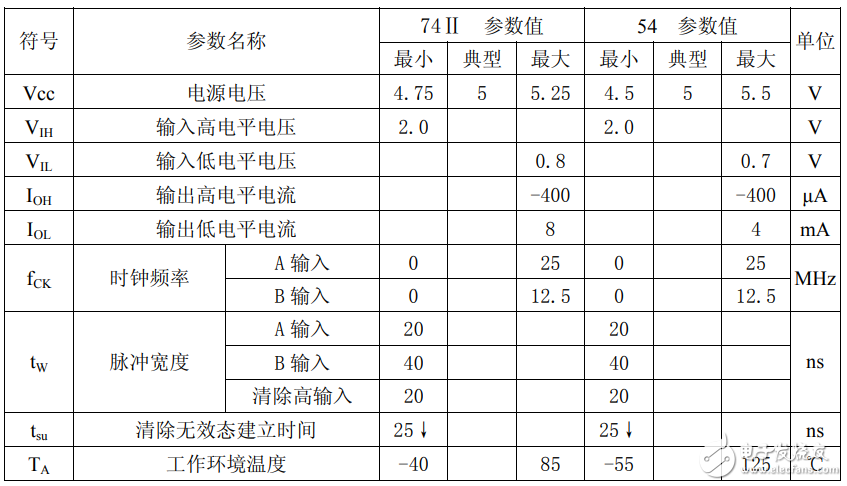

推薦工作條件

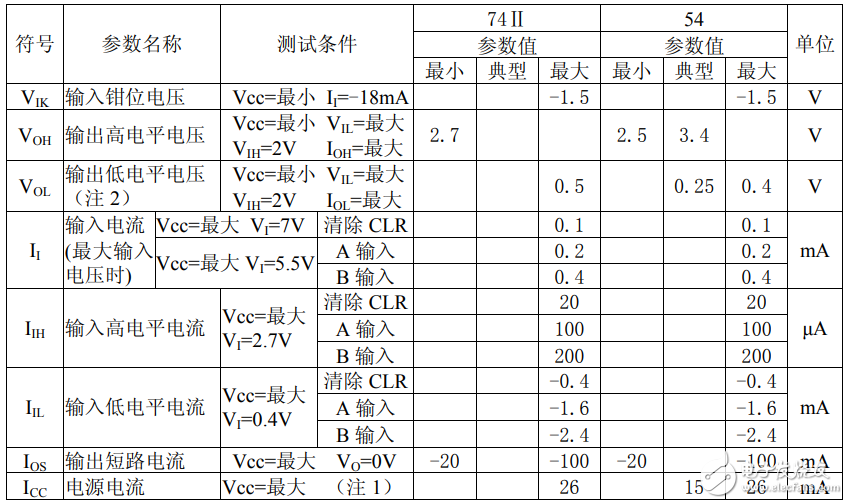

電性能：（除特別說明外，均為全溫度范圍）

注1：測Icc時，所有輸出開路，二個清除輸入先瞬時接4.5V再接地，所有其它輸入端接地。

注2：QA輸出的測試條件是規定的IOL加上B輸入IIL的極限值。這樣可以驅動B輸入，并保持全扇出能力。

所有典型值均在Vcc=5.0V，TA=25℃下測量得出。

交流（開關）參數：Vcc=5.0V，TA=25℃
