描述

　　LTC4353 可控制外部 N 溝道 MOSFET 以實現理想二極管功能。該器件可替代兩個高功率肖特基二極管及相關聯的散熱器，從而節省了功率和占板面積。理想二極管功能可實現低損耗電源“或”及電源保持應用。

　　LTC4353 可調節 MOSFET 兩端的正向電壓降，以確保二極管“或”應用中的平滑電流轉換?？焖俳油p小了電源切換期間的負載電壓降。如果輸入電源發生故障或短路，則快速關斷可最大限度地抑制反向電流瞬變。

　　該控制器可在 2.9V 至 18V 的電源范圍內運作。倘若兩個電源均低于 2.9V，則需要在 VCC 引腳上連接一個外部電源。使能輸入可用于關斷 MOSFET 以及把控制器置于一種低電流狀態。狀態輸出負責指示 MOSFET 是處于導通還是關斷狀態。

　　特點

　　功率二極管的低功率替代方案

　　可控制 N 溝道 MOSFET

　　0V 至 18V 電源“或”操作或保持

　　1μs 的柵極接通和關斷時間

　　使能輸入

　　MOSFET 導通狀態輸出

　　16 引腳 MSOP 封裝和 DFN (4mm x 3mm) 封裝

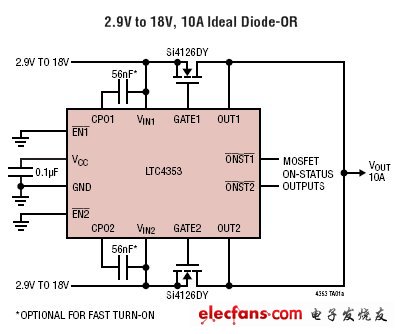

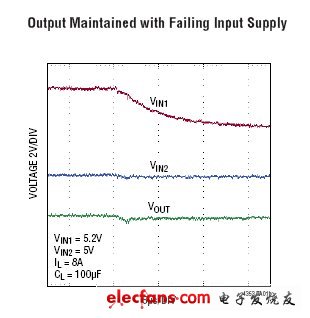

　　典型應用

?

?

　　應用

　　冗余電源

　　電源保持

　　高可用性系統和服務器

　　電信和網絡基礎設施
