具備±60V故障保護的低功耗、本地互聯網絡(LIN)收發器MAX13020/MAX13021，可理想應用于要求高可靠性的汽車網絡系統。這些器件提供LIN主/從協議控制之間的接口與符合LIN 2.0規范和SAE J2602規范的物理總線。專用于具有單主、多從設備的車載子網絡。

　　增強的±60V LIN總線故障保護功能允許器件工作在+12V、+24V和+42V汽車電源。器件通信速率高達20kbaud，帶有擺率限制的發送器輸出可以降低電磁輻射(EME)、提高性能。器件具有4μA休眠模式和喚醒源檢測功能。

　　MAX13020與Philips的TJA1020引腳、功能兼容，MAX13021包括增強的總線控制鉗位故障管理，以減少LIN總線對地短路時的靜態電流。MAX13020/MAX13021采用8引腳SO封裝，工作于-40°C至+125°C汽車級溫度范圍。

　　關鍵特性

　　MAX13020是TJA1020引腳兼容的升級版本

　　ESD保護

　　±12kV人體模式(LIN)

　　±4kV接觸放電模式(LIN、NWAKE、BAT)

　　符合LIN 2.0/SAE J2602標準

　　帶有擺率限制的發送器輸出可大大降低電磁輻射(EME)

　　可抵抗較高的電磁輻射(EMI)

　　無電源供電狀態下表現為無源器件

　　TXD支配超時功能

　　LIN總線主導管理(僅MAX13021)

　　輸入電平兼容于+3.3V和+5V控制器

　　內置30kΩ終端電阻用于從模式

　　4μA休眠模式具備本地和遠程喚醒檢測

　　喚醒源識別

　　熱關斷

　　圖表

?

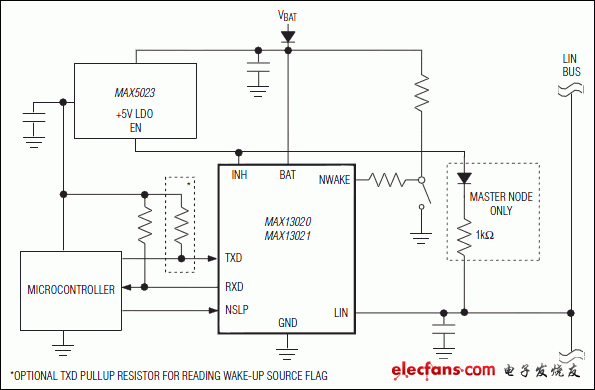

　　典型工作電路
