概述

MAX34451是一個電源系統管理員能夠監控多達16種不同的電壓軌或電流，也能多達12個電源排序和裕。系統管理器監視電源的輸出電壓和電流，??并不斷地檢查他們的用戶可編程的閾值限制內的上方和下方。如果檢測到故障時，設備將自動關閉系統，在一種有序的方式。該設備可以以任何順序都上電和掉電序列的供應。該器件具有閉環保證金電源輸出電壓上升或下降一個用戶可編程的水平的能力。該器件包含一個內部溫度傳感器，可支持多達四個外部的遠程溫度傳感器。配置完成后，該設備可以沒有任何主機干預的情況下自主運作。

關鍵特性

16個通道的電壓或電流監控

12路測序和裕

的快速最小/最大閾值漂移檢測

遠程地面遙感提高了測量精度

自動閉環裕度

可編程的向上和向下的基于時間或基于事件的測序

雙測序循環

支持多達5個溫度傳感器（一個內部/四遙控）

在所有溫度傳感器的故障檢測

可編程報警輸出

報告山頂，最小和平均水平的一些參數

的PMBus?兼容的命令接口

我2C-/SMBus-Compatible的串行總線與總線超時功能

片上非易失黑盒故障記錄及預設配置設定

可擴展的信道并行設備的操作

支持多達16性別均等指數和20 GPO的配置的組合邏輯

無需外部時鐘要求

+3.0 V至+3.6 V電源電壓

圖表

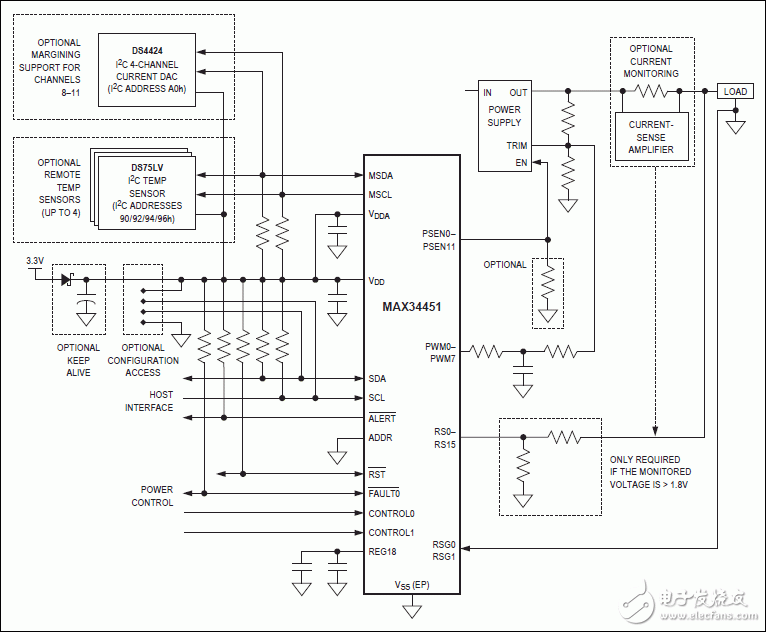

Typical Operating Circuit
