MAX4564是低電壓，雙電源，單刀雙擲(SPDT)模擬開關設計為雙±1.8V至±6V或單+1.8 V至+12 V電源。低的導通電阻(R ON =40Ω±5V)和低功耗(5μW)，使這部分的音頻，視頻和電池供電的應用的理想選擇。該交換機能夠提供低漏電流(1nA的最大)和快速開關速度(T ON = 60ns的和T OFF= 40ns的±5V，最大)。 MAX4564提供8引腳SOT23和μMAX?封裝。
關鍵特性
40Ω，60Ω最大(典型值)導通電阻(RON)
3Ω最大(0.75Ω典型值)R ON通道間匹配
10Ω(最大)R ON平坦度
低電荷注入：三片式(典型值)
低±1nA的漏電流在+25°C
快速切換
噸ON = 60ns的(最大)
噸OFF = 40ns的(最大)
保證休息-before-make開關
TTL / CMOS邏輯兼容
低串?dāng)_：-72dB通道(1MHZ)
高關斷隔離：-77分貝(1MHZ)
帶寬-3dB 450MHz的(典型值)
可在一個8引腳SOT23封裝
圖表
?

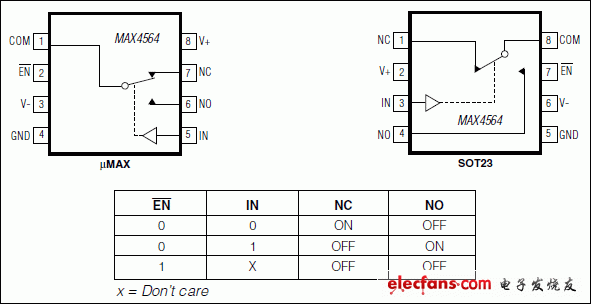

引腳配置
