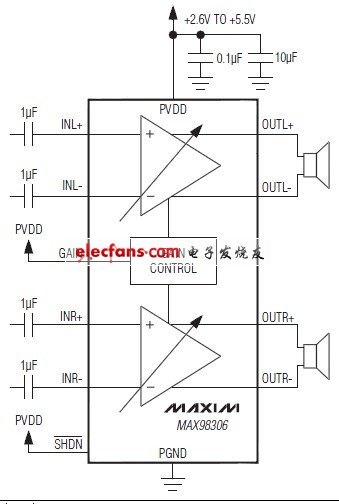

MAX98306 3.7W立體聲D類放大器與D類的效率提供AB類音頻性能。該器件提供了5個可選增益設置(6dB左右，9分貝，12分貝，15分貝，為18dB)，由單一的增益選擇輸入(GAIN)設置。
有源輻射限制，邊緣率，過沖控制電路與濾波器的擴頻調制方案(SSM)，提供優異的EMI性能，同時消除需要發現在傳統D類放大器的輸出濾波。這些功能應用組件數量減少。
該IC的靜態電流與3.7V電源2.0毫安延長便攜式應用的電池壽命。
該IC是在一個14引腳TDFN(3mm x 3mm的扁平(0.75mm))包指定在擴展級-40°C至+85° C溫度范圍。
關鍵特性
10%THD，3Ω1.7W的輸出功率3.7W8Ω，10%的THD，5V電源
通行證的EMI限制未經過濾高達12英寸的喇叭線
高83分貝PSRR在217Hz時
擴頻調制和有源輻射限制
5個引腳可選的收益
出色的咔嗒和噼噗聲抑制
熱和過流保護
低電流關斷模式
節省空間的3mm x 3mm的扁平(0.75mm)，14引腳TDFN
