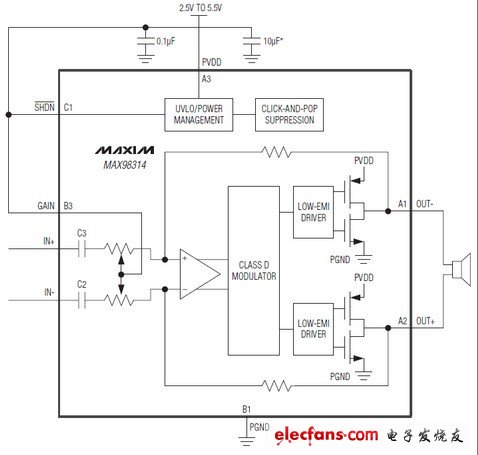

MAX98314單聲道、3.2W D類放大器具有AB類放大器的音頻性能和D類放大器的效率。該器件通過增益選擇輸入(GAIN)提供五種增益選擇(0dB、3dB、6dB、9dB和12dB)。

　　限制邊沿速率的有源輻射抑制(AEL)、過沖控制電路和無需濾波的擴頻調制(SSM)架構大大降低了EMI，省去了傳統D類放大器所需的輸出濾波器。

　　IC的低靜態電流(3.7V供電時為0.95mA，5.0V供電時為1.2mA)特性，可有效延長便攜設備的電池使用壽命。

　　高線性度、集成輸入耦合電容(CIN)減小方案尺寸，與使用外部輸入電容的D類放大器相比，能夠提供優異的低頻音效，提供卓越的THD+N、PSRR和CMRR指標。

　　IC提供小尺寸、9焊球、0.3mm間距的WLP (1.0mm x 1.0mm x 0.80mm)封裝，工作在-40°C至+85°C擴展級溫度范圍。

　　關鍵特性

　　集成輸入耦合電容，提供優異的線性指標

　　fC = 100Hz (6dB)

　　fC = 200Hz (12dB)

　　超低靜態電流

　　3.7V供電時消耗0.95mA

　　5.0V供電時消耗1.2mA

　　能夠以10%的THD+N提供大功率驅動

　　VPVDD = 5V時，為4Ω負載提供3.2W驅動

　　VPVDD = 3.7V時，為8Ω負載提供960mW驅動

　　超低噪聲：19μV

　　無需輸出濾波

　　擴頻及有源輻射抑制

　　咔嗒/噼噗聲抑制

　　過熱、過流保護

　　低電流關斷模式

　　小尺寸、節省空間的封裝
