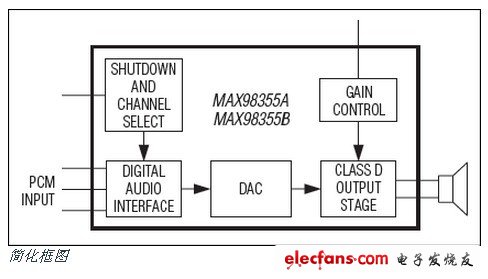

MAX98355A/MAX98355B是數字脈沖編碼調制(PCM)輸入D類功率放大器以D類效率提供AB類音頻性能。這些集成電路提供5可選增益設置(分貝，6分貝9分貝12分貝和15分貝)1單增益選擇輸入(增益)。 數字音頻接口高度的MAX98355A支持靈活的我“小號的數據，并在MAX98355B支持左，合理的數據。這兩款IC支持時分復用(TDM)的數據。數字音頻接口接收范圍為所有支持的數據格式從8kHz到96kHz的采樣率。該集成電路可配置產生一個左聲道，右聲道，或(左+右)/ 2輸出的立體聲輸入數據。IC工作16/24/32-bit數據的I22S和左對齊模式，以及16位數據，使用TDM模式時使用多達四個插槽。該集成電路消除外部的MCLK信號，通常用于PCM通信的需要。這將減少EMI，并可能板除了減少IC的管腳數的大小和耦合的問題。 該集成電路還具有非常高的寬帶抖動容限BCLK和LRCLK(12ns的典型值)，以提供穩健運行。 活動排放的限制，邊緣速率限制和過沖控制電路，大大降低了EMI。一個濾波器的擴頻調 ??制方案省去了需要輸出過濾，發現在傳統D類設備和解決方案的元件數量減少。集成電路是一個9針WLP封裝(1.345毫米x1.435毫米x0.64毫米)在-40°C至+85°C的溫度范圍內指定。

　　關鍵特性

　　單電源供電(2.5V至5.5V)

　　為4Ω負載提供3.2W輸出功率在5V

　　2.2毫安靜態電流

　　92%的效率( R L =8Ω，P OUT = 900MW，V DD = 3.7V)

　　25μV RMS Output Noise (A V = 15dB)

　　低0.013%的THD + N在1kHz

　　MCLK的必需

　　8kHz到96kHz的采樣率

　　支持左，右，或(左+右)/ 2輸出

　　復雜的邊緣速率控制，使濾波器的D類輸出

　　77分貝的PSRR在217Hz

　　低RF敏感度拒絕從GSM無線TDMA噪聲

　　豐富的點擊和流行的減少電路

　　強大的短路和熱保護

　　提供節省空間的封裝：1.345毫米x1.435毫米WLP(0.4mm間距)

?
