MAX4717/MAX4718雙路單刀/雙擲(SPDT)模擬開關
MAX4717/MAX4718為低電壓、低導通電阻(RON)、雙路單刀/雙擲(SPDT)模擬開關，工作電壓范圍為+1.8V至+5.5V。這些器件專為USB 1.1及音頻開關應用設計。
MAX4717為具有兩路4.5Ω RON (最大)的SPDT開關，平坦度為1.2Ω、通道間匹配度為0.3Ω。MAX4718具有一路4.5Ω RON (最大) SPDT開關和一路20Ω RON (最大) SPDT開關。20Ω開關確保匹配度為0.4Ω、平坦度為1.2Ω。這些開關提供接通前先斷開(1ns)特性，+2.7V供電時，tON小于80ns、tOFF小于40ns。+2.7V至+3.6V供電時，數字邏輯輸入兼容于+1.8V邏輯。

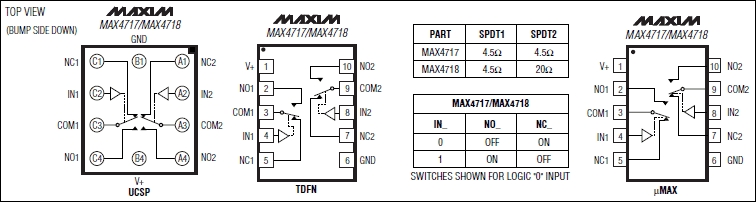

這些開關提供晶片級封裝(UCSP™)，大大降低了對PCB面積的要求。芯片僅占2.0mm x 1.50mm的面積，同時具有一個4 x 3的焊求陣列，焊求傾斜0.5mm。另外，這些開關也提供10引腳µMAX®封裝。
關鍵特性
符合USB 1.1標準的信號開關
2ns (最大)偏差
-3dB帶寬：>300MHz
導通電容低于15pF
+1.8V至+5.5V單電源供電
4.5Ω RON (最大)開關(MAX4717/MAX4718)
RON匹配度為0.3Ω (最大) (+3.0V電源)
平坦度為1.2Ω (最大) (+3.0V電源)
20Ω RON (最大)開關(MAX4718)
RON匹配度為0.4Ω (最大) (+3.0V電源)
平坦度為1.2Ω (最大) (+3.0V電源)
可處理滿擺幅信號
高關斷隔離：-55dB (10MHz)
低串?dāng)_：-80dB (10MHz)
低失真：0.03%
兼容于+1.8V CMOS邏輯
+25°C時漏電流<0.5nA
