共模抑制比

　　在介紹CMRR以前，我們需要重新復習一下輸入共模電壓知識。放大器的輸入共模電壓為兩個輸入端的共用平均電壓。盡管這樣說確實沒有錯，但最好還是將分流器電壓同共模電壓區分開來。通過定義Vid（差動輸入電壓），可以達到這個目標。在電流檢測應用中，它還可以被看作是分流器電壓。圖1顯示了輸入共模電壓的另一種定義，其使用了差動輸入電壓。圖1還再次提出了差模增益（Adm）的概念。差動放大器的理想輸出為差動輸入電壓和差模增益的乘積。

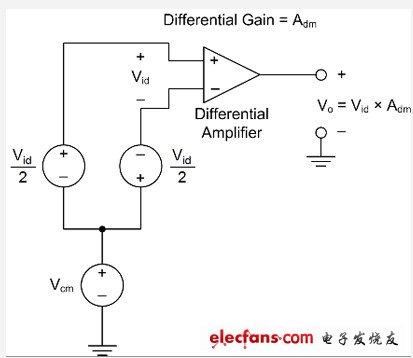

　　圖1：共模電壓另一種定義。（差模增益， 差動放大器）

　　CMRR可影響電流檢測解決方案的精確度。它是器件共模信號抑制能力的度量標準。這很重要，因?yàn)楣材Ｐ盘枙圆顒有盘柕男问匠霈F(xiàn)在器件中，從而降低解決方案的精確度。

　　CMRR通常在產品說明書中以線性刻度（μV/V）或者對數刻度（dB）單位表明。如果單位是dB，則極端值為最小值。如果單位為μV/V，則極端值為最大值。

　　要想計算器件CMRR規范產生的誤差，我們需要：產品說明書列出的極端CMRR規范、產品說明書規范表的共模電壓測試條件（Vcm-pds）以及系統的共模電壓（Vcm-sys）。

　　例如，假設系統共模電壓為50V （Vcm-sys），并且分流器電壓標稱為 5mV。我們使用INA170計算誤差，其極端CMRR規范為100dB （min），Vcm-pds=12V。

　　由于規范單位為dB，我們需要將其轉換為線性刻度，如方程式4所示。

　　現在，我們來計算誤差，如方程式5所示。

　　想要降低CMRR帶來的誤差貢獻值，我們有兩種方法：增加分流器電壓，或者選擇一個擁有更好CMRR性能的器件。改變Vcm-sys通常并非為一種可行的方法，因?yàn)榫唧w應用決定了它的大小。

　　這樣處理CMRR的目的是，讓讀者能夠迅速和有效地理解其如何影響測量的精確度［1， 3， 4］。

　　電源抑制比

　　PSRR是電源電壓變化引起Vos變化程度的一種測量方法。PSRR所產生誤差的計算方法與CMRR類似。

　　要想計算器件PSRR規范所產生的誤差，我們需要：產品說明書的極端PSRR規范、產品說明書規范表的電源電壓測試條件（Vs-pds）以及在系統中為器件供電的電源電壓（Vs-sys）。

　　例如，INA170的極端PSRR規范為10μV/V（最大），且Vs-pds=5V。如果器件實際電源電壓為30V （Vs-sys），則PSRR所產生的誤差可以利用方程式6計算得到。就前面的幾個例子而言，我們假設分流器電壓為5mV。

　　要想降低PSRR帶來的誤差貢獻值，我們有兩種方法可以使用：增加分流器電壓，或者選擇一個PSRR性能更高的器件。改變Vcm-sys通常并非為一種可行的方法，因?yàn)榫唧w應用決定了它的大小。

　　本例中，PSRR單位已經指定為μV/V。如果該值單位指定為dB，則在使用方程式6以前必須將其轉換為線性刻度。
