振蕩電流是一種大小和方向都隨周期發生變化的電流，能產生振蕩電流的電路就叫做振蕩電路。其中最簡單的振蕩電路叫LC回路。

　　振蕩電流是一種交變電流，是一種頻率很高的交變電流，它無法用線圈在磁場中轉動產生，只能由振蕩電路產生。

　　振蕩電路物理模型（即理想振蕩電路）的滿足條件

　　①整個電路的電阻R=0（包括線圈、導線），從能量角度看沒有其它形式的能向內能轉化，即熱損耗為零。

　?、陔姼芯€圈L集中了全部電路的電感，電容器C集中了全部電路的電容，無潛布電容存在。

　?、跮C振蕩電路在發生電磁振蕩時不向外界空間輻射電磁波，是嚴格意義上的閉合電路，LC電路內部只發生線圈磁場能與電容器電場能之間的相互轉化，即便是電容器內產生的變化電場，線圈內產生的變化磁場也沒有按麥克斯韋的電磁場理論激發相應的磁場和電場，向周圍空間輻射電磁波。

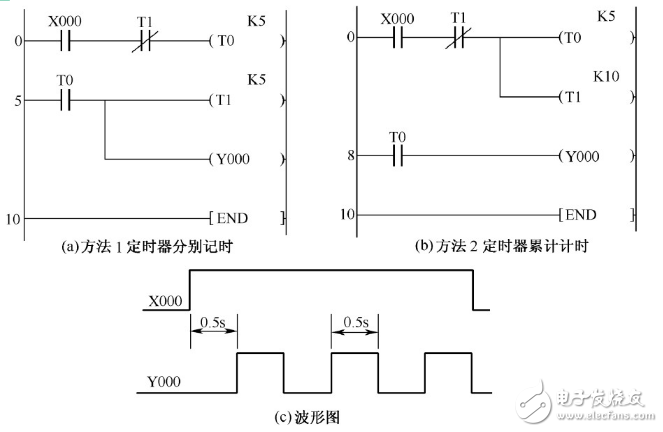

　　1、PLC振蕩電路梯形圖及輸出波形圖

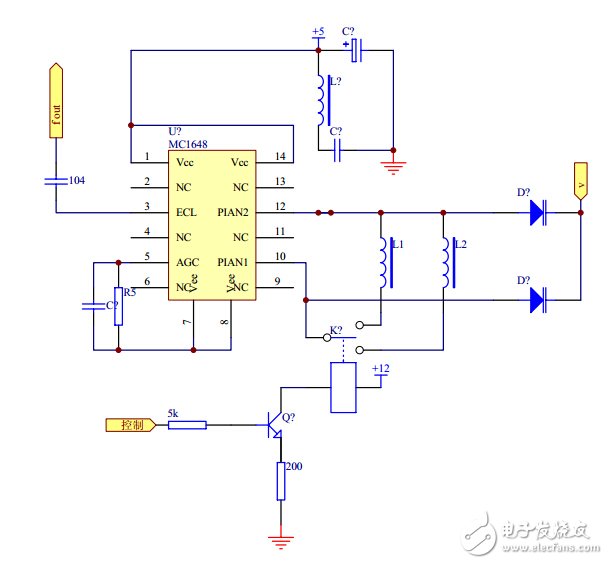

　　2、射極耦合振蕩器電路及輸出波形

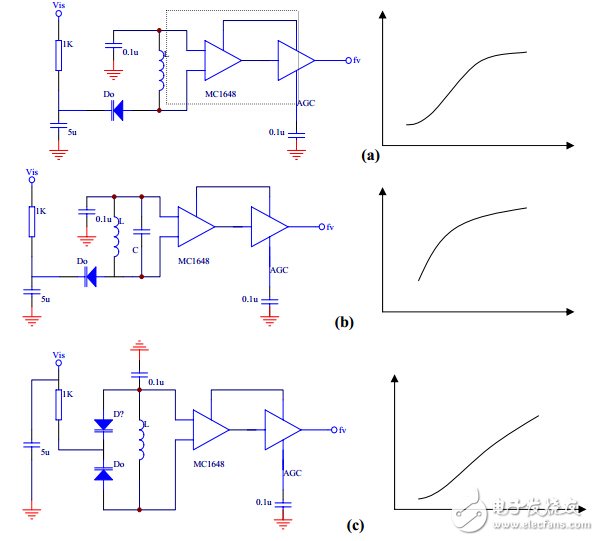

　　是單片集成的射極耦合振蕩器，輸出MECL電平。電路工作時，外接電感L和電容C的并聯諧振回路即可形成固定頻率的振蕩器。若外接變?nèi)?a target="_blank">二極管，控制變?nèi)莨艿闹绷髌眉纯蓸?gòu)成LC壓控振蕩器。MC1648的工作電源為5v或負5.2V。最高工作頻率可達225MHz.幾種常見的變?nèi)莨苓B接方式和相應的壓控特性見下圖，其中（b）為單管連接，控制電壓加到變?nèi)莨?，其作用是限流。（c）采用雙管背對背連接，其工作頻率高，壓控特性也好，本系統采用此種結構。電路的5端為AGC。改變AGC的電位，則振蕩幅度改變，經放大輸出的波形也不一樣。通過AGC調節，電路可以輸出正弦波，也可以輸出方波。

　　振蕩器是系統產生頻率的關鍵，決定著輸出波形是否失真，以及輸出幅度的大小。因?yàn)槭歉哳l電路，所以對電源的要求比較高，常需要對電源進行處理才能，比如加電感電容來濾波，既可以防止工頻變壓器對振蕩器的干擾，也可以防止振蕩器通過電源對其他電路的干擾。在進行這些處理后，一般還要加金屬屏蔽外罩，才有更好的效果。 根據選用的變?nèi)荻O管2CC12B，其最大工作頻率為50MHz，由于采用較合適的結構設計，本系統實際工作頻率為8~68MHz，輸出頻率范圍達60MHz，但是要通過改變電感來實現。

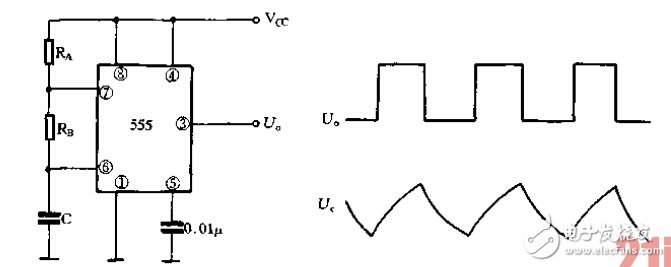

　　3、555多諧振蕩電路及輸出波形

　　用555時基電路可組成各種形式的自激式多諧振蕩器，其基本電路如圖a所示。當電路剛接通電源時，由于C來不及充電，555電路的②腳處于零電平，導致其輸出③腳為高電平。當電源通過RA、RB向C充電到Vc≥Vcc時，輸出端③腳由高電路平變?yōu)榈碗娖?，電容C 經RB和內部電路的放電開關管放電。當放電到Vc≤Vcc時，輸出端又由低電平轉變?yōu)楦唠娖?。此時電容再次充電，這種過程可周而復始地進行下去，形成自激振蕩。圖給出了輸出端及電容器C上電壓的波形。
