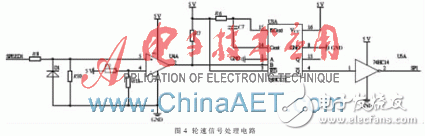

2.2 MCU

電液復合制動系統控制器需要對數據進行實時處理，由于數據量大，對數據處理速度要求很高，因此，MCU1和MCU2均選用飛思卡爾MC9S12XDT512控制器芯片。該芯片為16 bit高性能芯片，除了強大的運算能力外，其還含有16路A/D轉換通道、8路脈沖計時器和8路PWM波輸出，剛好符合控制器的高性能要求。

2.3 控制輸出

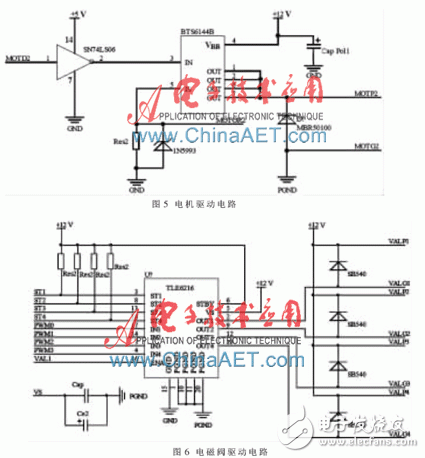

ECU的輸出信號主要用于控制預載電磁閥的通斷，控制高壓泵的電機轉動使預載單元內的液體壓力上升到一定高壓范圍，控制升壓閥和減壓閥的開啟頻率和回液泵電機的運轉。因此，通過MCU2的普通IO口控制預載電磁閥的通斷和高壓泵電機、回液泵電機的運轉，通過MCU2的PWM口控制升壓閥和減壓閥的開啟頻率。電磁閥驅動芯片選用TLE6216[2]，電機的驅動芯片選用BTS6144[3]。二者均有相應的電流或電壓反饋，以對電機和電磁閥進行故障識別，因此，將故障識別信號輸入板一的MCU1進行判斷。電機驅動電路如圖5所示。圖中，芯片BTS6144的IN口為驅動信號輸入端；OUT口輸出經放大的功率信號，用于驅動電機；IS口輸入電機電流的反饋信號。

2012-12-19 14:55:51 上傳

下載附件 (56.92 KB)

電磁閥驅動電路如圖6所示。圖中，PWM口為驅動信號輸入端，OUT口輸出經放大的電磁閥驅動信號，ST口輸入電磁閥電流的狀態反饋信號。

3 控制器軟件設計

電液復合制動系統控制器軟件基于C語言設計，其主要包括兩個單元：制動意圖識別單元和液壓制動控制單元。

3.1 制動意圖識別

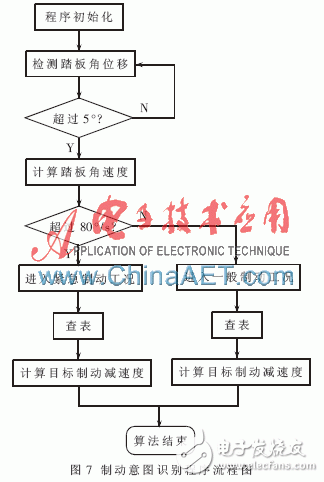

制動工況主要分為緊急制動和一般制動。制動意圖識別通過對制動踏板角位移和制動踏板角速度的處理實現。以制動踏板角速度作為目標制動工況識別的參數，先對兩種工況設置特定的踏板角速度閾值(80°/s)，在一段較短時間內對踏板角速度取平均值，若該平均值在閾值內，則判定汽車進入相應制動工況；以制動踏板角位移作為目標制動強度識別的參數，先設定一個踏板角位移判斷閾值(5°)，超過該閾值說明制動行為已經發生。另外，針對每個工況制定一個查詢表，表中包含踏板角位移和相應目標制動減速度的對應信息，當制動行為發生時，通過查詢該表就可以計算出目標制動減速度。制動意圖識別程序流程圖如圖7所示。

2012-12-19 14:55:51 上傳

下載附件 (18.26 KB)

3.2 液壓制動控制

在采用盤式制動器的情況下，制動力和制動輪缸壓力具有一定的正比關系[4]。因此，控制相應制動輪缸內的液體壓力就能控制車輪上的制動力。

電液復合制動系統ECU通過調節PWM波脈寬來控制升壓閥和減壓閥的開閉頻率，從而調節制動輪缸中的壓力大小。設定PWM波脈寬調節時間間隔為40 ms，即每隔40 ms進行一次PWM波脈寬調節，并制定一個查詢表，該表包含PWM波脈寬和輪缸目標壓差間的相互關系。一體式主缸壓力控制在13 MPa，對應最大制動力的輪缸最大壓力為0.9 MPa，一般情況下進行3次PWM波脈寬調節便可達到目標壓力。若目標壓差大于0，則常閉閥關閉，針對常開閥查表并對其進行相應PWM波控制；若目標壓差小于0，則常開閥關閉，針對常閉閥查表并對其進行相應PWM波控制。

另外，電液復合制動系統ECU還將通過電機和電磁閥驅動芯片的反饋信號判斷系統是否發生故障。若發生故障，則讓所有執行器處于初始狀態，利用一體式主缸的機械結構進行常規制動。由于篇幅限制，本文不進行詳細描述。

本文針對一種新型電液復合制動系統進行控制器設計。在硬件電路方面，對相應傳感器信號進行了處理，并對相應執行器進行了驅動設計；在軟件控制方面，對各信號進行了數據分析和駕駛員制動意圖判斷，并對執行器進行了較為精確的控制。軟、硬件均能達到電動汽車電液復合制動系統的數據處理和控制要求，為整個系統的實車驗證打下了堅實基礎。

參考文獻

[1] 鄒素瑞, 岳繼光, 蘇永清,等.基于MC9S12DP256B的客車ABS控制器設計[J]. 電子技術應用, 2006,32(10):
102-104.
[2] 劉佃瑞, 邱緒云 .一種大型車輛防抱死控制器設計及仿真[J].重型汽車, 2008(4):6-8.
[3] 楊其校,劉昭度,齊志權,等. 汽車ABS電機故障診斷[J].儀器儀表學報, 2005,26(z1):771-772.
[4] 譚川.電液復合制動系統制動力分配方法研究[D].上海：同濟大學中德學院, 2007.
