導彈姿態控制系統是導彈上自動穩定和控制導彈繞質心運動的整套裝置。它的功能是保證導彈穩定飛行，并根據制導指令控制導彈飛向目標。導彈姿態控制系統由敏感裝置、控制計算裝置和執行機構3部分組成。敏感裝置（如陀螺儀、加速度計等）測量彈體姿態的變化并輸出信號。控制計算裝置（如計算機）對各姿態信號和制導指令按一定控制規律進行運算、校正和放大并輸出控制信號。執行機構（如舵機）根據控制信號驅動舵面或擺動發動機產生使導彈繞質心運動的控制力矩。

　　導彈控制系統定義

　　導彈姿態控制系統（missile attitude control system） 自動穩定和控制導彈繞質心運動的彈上整套裝置。其主要功能是：在各種干擾情況下，穩定導彈姿態，保證導彈飛行姿態角偏差在允許范圍內；根據制導指令，控制導彈姿態角，以調整導彈的飛行方向，修正飛行路線，使導彈準確命中目標。

　　因為導彈控制系統涉及的組件多，所以從單個組件到總體設計、測試和調整，不僅時間長，而且成本高。一個型號的導彈從設計到定型需要經過慢長的周期。如何才能減少成本，縮短周期一直是人們關注的問題。在精確測定各個組件的傳遞函數的基礎上，對系統進行仿真分析一直是人們首選的方法。如何建立精度高和實時性強控制系統模型是首先必須解決的問題；第二個問題是設計一個控制器使得整個控制系統的性能最優，這是整個控制系統設計的關鍵。

　　傳統上我們采用的是C、FORTRAN等高級編程語言來編程實現建模，編程語句達幾萬條，調試復雜，時間一長有時編程人員自己都看不懂自己所編的程序。在這里用MAT-

　　LAB的Sinuiink軟件包進行建模仿真。用Simuiink中的傳遞函數模塊將各個組件連接起來組成初始系統模型；由于初始系統模型的階數太高，無法運行，為了改善系統仿真的實時性，略去模型中對整體性能影響較小的遠離原點偶極子，使模型降階，形成簡化模型；為了設計動態性能和穩態性能最優的控制系統，采用參數易于調整的超前校正，用多個相位超前校正組件串連組成一個控制器；將控制器接入簡化模型的前向通道組成一個實際可運行的系統模型，將運行的數據送到工作區進行分析，對控制器的參數用遺傳算法進行尋優調整，使系統的幅值裕度和相角裕度達到最優，最終設計出性能最優的控制器，仿真實驗證明了該方法的有效性。

　　建立初始的控制系統模型

　　導彈控制系統由測量裝置（姿態角陀螺儀、速率陀螺儀、橫向加速度表、法向加速度表）、放大器、控制器、發動機和彈體組成。發動機和彈體的的傳遞函數階次高，如果直接將其測量的傳遞函數接入模型，由于運算量太大，系統不能運行。通過下面原理可以對這些系統進行降階。

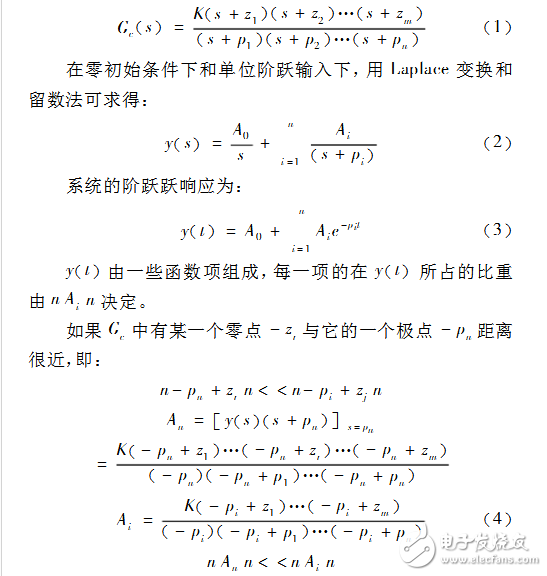

　　設某系統傳遞函數：

　　這說明如果有一個零點離某一極點很近（偶極子），則這個極點所對應的運動成份在階躍響應中所占的比重就會很小。這個極點被離它很近的零點“抵消”了。

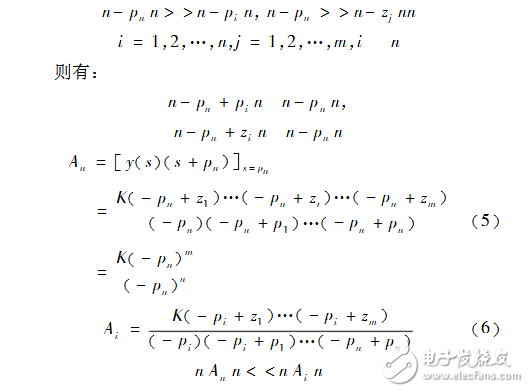

　　另外，如果Gc中有某一個極點距原點的距離很低遠，就是說：

　　這表明遠離原點的極點所對應的運動成份對于階躍響應的影響很小。

　　在分析發動機和彈體高階系統后，把符合上述兩種情況的極點和零點作為次要的因素而忽略。從而把這兩個高階系統用低階系統來近似。這樣我們就建立一個可以實時運行的初始控制系統模型。

　　控制器的設計

　　控制器的設計是控制系統設計的關鍵。設計控制器的目

　　的就是使控制系統的動態性能和穩態性能達到最優。即我們要設計的控制器能使系統具有合理的幅值裕度和相角裕度。

　　幅值裕度能直接指出系統的開環增益還能夠增加多大而不致失去穩定。但幅值裕度和相角裕度更重要的作用是告訴人們，系統在參數（或結構）不確定的情況下的穩定裕度，亦即關于系統穩定性的判斷的可靠程度。這兩項指標應當是一同使用的。不過工程實踐中常更多地使用相角穩定裕量這個指標。

　　除了指明系統在不確定情況下的性質以外，相角裕度還能近似告訴人們，一個系統在階躍信號作用下的動態特性。系統的穩定裕量過小，階躍響應往往劇烈，振蕩傾向較嚴重。反之，穩定裕量過大，其動態響應又往往遲緩。因此正確設計系統的相角裕度和幅值裕度可以使控制系統具有適當?shù)膭討B(tài)性能，同時也可避免系統中某些元部件參數不確定性所造成的有害影響。工程上一般設法使相角裕量在300至600之間，增益裕量大小6dB。

　　為了調整相角裕度和幅值裕度的更加精確，采用多個相位超前校正組件串連組成控制器。

　　相位超前校正組件的傳遞函數為：

　　選擇I個相位超前組件，

　　通過遺傳算法來求出各個相位超前校正的參數！。遺傳算法（GeneticAlgorithm，GA）是近幾年發展起來的一種全局優化算法。在遺傳算法中，把變量轉換成字符串的形式，最優解的搜索過程就是字符串空間的字符選擇、遺傳、變異的過程。從實際變量空間到字符串空間的變換過程稱之為編碼，相反的過程則稱為譯碼。

　　遺傳算法是一種多點搜索技術，一組搜索點稱為一個種群，其中的一點稱為個體。遺傳算法中對種群中個體的優劣性進行評價并根據其優劣程度進行選擇的算子稱為評價與選擇算子；將經過選擇的種群中的個體隨機兩兩搭配成對并以某一概率交換它們的部份染色體，即交叉；對經過交叉之后的個體的一位或某幾位基因座上的基因值以一定概率進行變換，即變異。通過選擇、交叉和變異的一個循環稱為一代，經過多代之后，一些好的特性被保存下來，即得到最優的變量值。根據上面的原理我們編寫了遺傳算法函數程序。它適用于一切多變量函數求極大值問題（極小值問題可通過求其倒數獲得）。由于這個編程過于復雜，在此不便具體說明?？刂破髟O計問題的關鍵就是要列出其遺傳算法尋優函數。

　　要使得相角裕度在45度左右，同時使幅值裕度盡可能大。根據這個原理對幅值裕度和相角裕度列出尋優函數，然后將尋優函數輸入遺傳算法程序中運行即可求出最優的變量組。

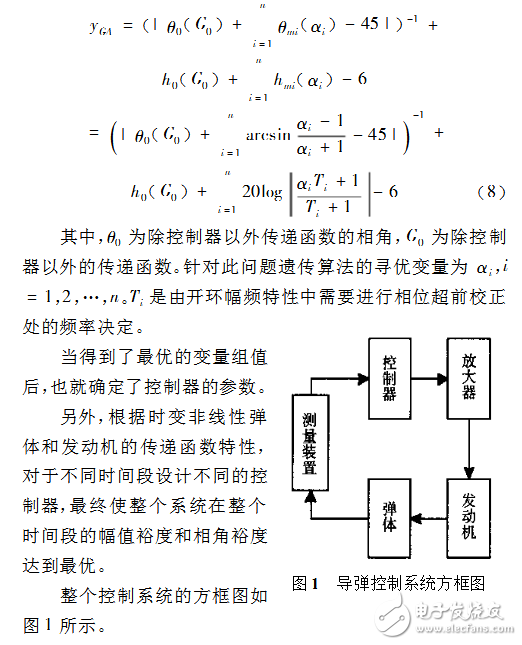

　　針對此問題遺傳算法的尋優函數yGA為：

　　仿真的精度分析

　　仿真只有滿足了一定的精度要求，仿真才有意義。為了提高控制系統建模的精度，我們首先通過遺傳算法求出保證系統具有最優幅值裕度和相角裕度的控制器；然后通過適當調整增益補償略去遠離原點偶極子的影響；最終達到模型與實際系統相一致；仿真實驗數據與理論要求的數據相一致。

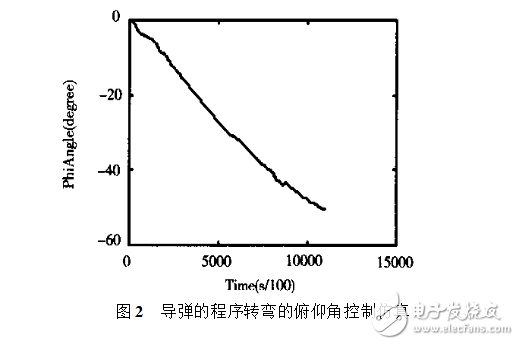

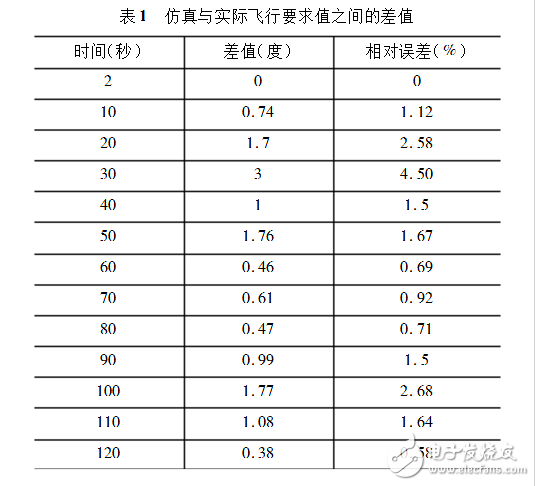

　　姿態控制系統主要任務首先保證導彈在受到干擾姿態發生改變的情況下，控制系統能即時將導彈修正到正確的姿態，即系統有良好的動態性能和穩態性能，動態性能是由系統相角裕度來保證的，穩態性能是由幅值裕度和相角裕度共同保證。通過上面算法設計的控制器，就可以保證系統具有很好的動態特性和穩態特性。第二個任務是仿真的程序轉彎俯仰角在特殊的時間（特征秒）與理論要求相一致。這就是姿態控制系統的兩大任務。通過對特征秒的仿真的評估，就可知道仿真的精度。仿真的俯仰角（PhiangIe）如圖2所示。表1給出在特征秒處的仿真與實際飛行要求值之間的差值。

　　精度的實時分析表明：在特征秒的仿真數據與實際飛行要求值之間的差值的相對誤差小于5%，這已滿足工程精度的要求。隨著實驗數據的增多，對模型不斷修正，模型將更加精確，就可以得到更為精確的彈體和發動機的傳遞函數。

　　結論

　　為了減少導彈控制系統設計的成本，提高姿態控制系統的性能，建立了導彈姿態控制系統模型和設計出了能保證控制系統具有最優相角裕度和幅值裕度的控制器。通過略去對控制系統影響較小的遠離原點的偶極子和調整放大系數的方法使模型降階，滿足系統模型運行實時性的要求；為了設計具有最優動態和靜態性能的控制系統，選用相位超前校正，用多個相位超前校正組件串連組成控制器，通過遺傳算法尋優函數，求出能保證相角裕度為45度，幅值裕度盡可能大的變量值即各個超前校正組件的參數，最終設計出使得幅值裕度和相角裕度最優的控制器。由于彈體和發動機具有非線性和時變的特性，將總的飛行時間分為幾個時間段，對于不同時間段設計不同的控制器，最終使整個系統在整個時間段的幅值裕度和相角裕度達到最優。

　　仿真實驗證明了在各個特征秒程序轉彎俯仰角與理論值之間的誤差小于5%，這個精度滿足工程實踐的要求。
