　　操作PROTEL2004，如何轉出可以用以制版的光繪文件。操作步驟如下：

　　1.在PCB環境下，點擊 文件/輸出制造文件/gerber files。

?

　　2. 進行相關設置：單位的設置，3：3表示小數點前后的位數，是精度的確定單位。

?

　　其次再進行輸出層次的設置。按照?qǐng)D中所給提示，可以去掉機械層。包含焊盤要打勾。

?

　　鉆孔選擇top-bottom。

?

　　高級設置：前導零字符，參照絕對原點。按層分割文件。

?

　　輸出光繪文件如下。

?

　　3.在光繪文件的環境下，再點擊文件/輸出/gerber。

?

　　設定里面再次進行設置單位和高級零抑制。

?

　　輸出清單如下：此時除了過孔文件外，其它都可以了。

?

　　4.過孔文件的輸出：在PCB的環境下，點擊再點擊文件/輸出/NC drill。

?

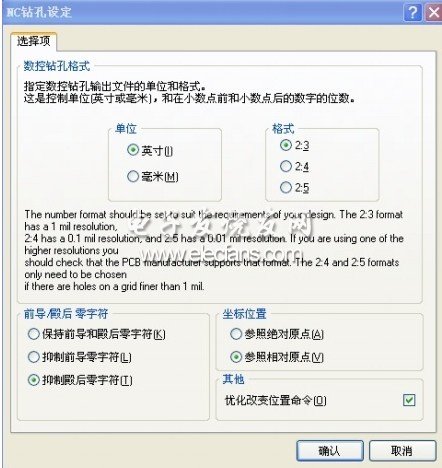

　　進行單位設置和高級設置。選擇要一致。

?

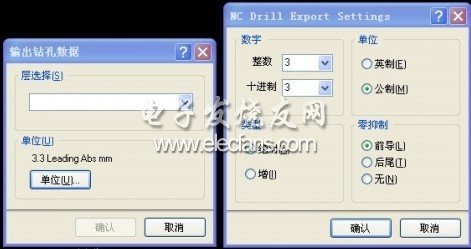

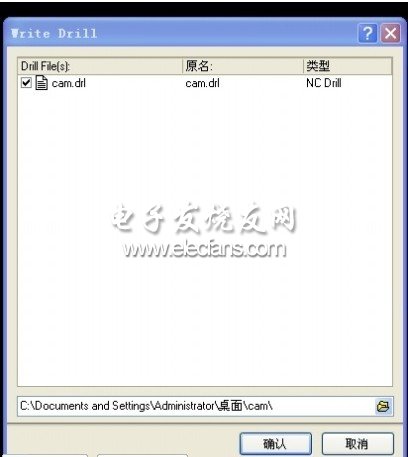

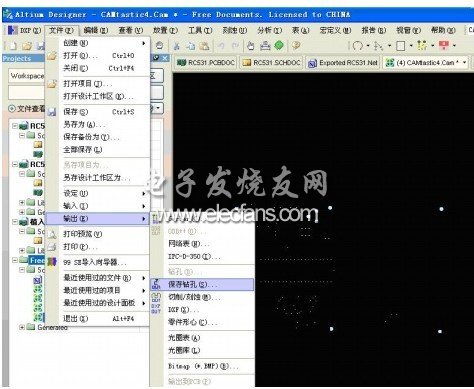

　　輸出過孔文件如下圖。此時繼續在過孔的環境下，點擊文件/輸出/保持過孔

?

　　單位設置。

?

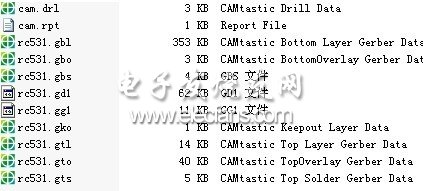

　　輸出清單。

?

　　6.最后的輸出結果?？梢栽贑AM250里打開并進行并板操作。
