電路板設計過程中采用差分信號線布線的優勢和布線技巧

布線非常靠近的差分信號對相互之間也會互相緊密耦合，這種互相之間的耦合會減小EMI發射，差分信號線的主要缺點是增加了PCB的面積，本文介紹電路板設計過程中采用差分信號線布線的布線策略。
眾所周知，信號具有沿信號線或者PCB線下面?zhèn)鬏數奶匦裕幢阄覀兛赡懿⒉皇煜味四Ｊ讲季€策略，單端這個術語將信號的這種傳輸特性與差模和共模種信號傳輸方式區別開來，后面這兩種信號傳輸方式通常更為復雜。
差分和共模方式
差模信號透過一對信號線來傳輸。一個信號線上傳輸我們通常所理解的信號；另一個信號線上則傳輸一個等值而方向相反(至少在理論上是這樣)的信號。差分和單端模式最初出現時差異不大，因?yàn)樗械男盘柖即嬖诨芈贰?
單端模式的信號通常經由一個零電壓的電路(或者稱為地)來返回。差分信號中的每一個信號都要透過地電路來返回。由于每一個信號對實際上是等值而反向的，所以返回電路就簡單地互相抵消了，因此在零電壓或者是地電路上就不會出現差分信號返回的成份。
共模方式是指信號出現在一個(差分)信號線對的兩個信號線上，或者是同時出現在單端信號線和地上。對這個概念的理解并不直觀，因?yàn)楹茈y想象如何產生這樣的信號。這主要是因?yàn)橥ǔＮ覀儾⒉划a(chǎn)生共模信號的緣故。共模信號絕大多數都是根據假想情況在電路中產生或者由鄰近的或外界的信號源耦合進來的噪音信號。共模信號幾乎總是‘有害的’，許多設計規則就是專為預防共模信號出現而設計的。

差分信號線的布線
通常(當然也有一些例外)差分信號也是高速信號，所以高速設計規則通常也都適用于差分信號的布線，特別是設計傳輸線1這樣的信號線時更是如此。這就意味著我們必須非常謹慎地設計信號線的布線，以確保信號線的特征阻抗沿信號線各處連續并且保持一個常數。
在差分線對的布局布線過程中，我們希望差分線對中的兩個PCB線完全一致。這就意味著，在實際應用中應該盡最大的努力來確保差分線對中的PCB線具有完全一樣的阻抗并且布線的長度也完全一致。差分PCB線通?？偸浅蓪Σ季€，而且它們之間的距離沿線對的方向在任意位置都保持為一個常數不變。通常情況下，差分線對的布局布線總是盡可能地靠近。

差分信號的優勢

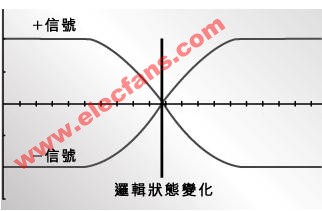

單端信號通?？偸菂⒄漳撤N‘參考’電平。這種‘參考’電平可能是一個正值電壓也可能是地電壓、一個組件的閾值電壓、或者是其它什么地方的另外一個信號。而另一方面差分信號則總是參照該差分線對中的另一方。也就是說，如果一個信號線(+信號)上的電壓高于另一個信號線(-信號)上的電壓，那么我們就可以得到一種邏輯狀態；而如果前者低于后者那么我們就可以得到另外的一種邏輯狀態。

差分信號具有如下幾個優點：
1.?時序得到精確的定義，這是由于控制信號線對的交叉點要比控制信號相對于一個參考電平的絕對電壓值來得簡單。這也是需要精確實現差分線對等長布線的一個理由。如果信號不能同時到達差分線對的另一端的話，那么源端所能夠提供的任何時序的控制都會大打折扣。此外，如果差分線對遠程的信號并非嚴格意義上的等值而反向，那么就會出現共模噪音，而這將導致信號時序和EMI方面的問題。
2.?由于差分信號并不參照它們自身以外的任何信號，并且可以更加嚴格地控制信號交叉點的時序，所以差分電路同常規的單端信號電路相比通常可以工作在更高的速度。
由于差分電路的工作取決于兩個信號線(它們的信號等值而反向)上信號之間的差值，同周圍的噪音相比，得到的信號就是任何一個單端信號的兩倍大小。所以，在其它所有情況都一樣的條件下，差分信號總是具有更高的信噪比因而提供更高的性能。
差分電路對于差分對上的信號電平之間的差異非常靈敏。但是相對于一些其它的參考(尤其是地)來說，它們對于差分線上的絕對電壓值卻不敏感。相對來說，差分電路對于類似地彈反射和其它可能存在于電源和地平面上的噪音信號等這樣的問題是不敏感的，而對共模信號來說，它們則會完全一致地出現在每一條信號線上。

差分信號對EMI和信號之間的串?dāng)_耦合也具有一定的免疫能力。如果一對差分信號線對的布線非常緊湊，那幺任何外部耦合的噪音都會相同程度地耦合到線對中的每一條信號線上。所以耦合的噪音就成為‘共?！胍?，而差分信號電路對這種信號具有非常完美的免疫能力。如果線對是絞合在一起的(比如雙絞線)，那幺信號線對耦合噪音的免疫能力會更強。由于不可能在PCB上很方便地實現差分信號的絞合，那幺盡可能地將它們的布線靠近在一起就成為實際應用中一種非常好的辦法。
布線非?？拷牟罘中盘枌ο嗷ブg也會互相緊密耦合。這種互相之間的耦合會減小EMI發射，特別是同單端PCB信號線相比?？梢赃@樣想象，差分信號中每一條信號線對外的輻射是大小相等而方向相反，因此會相互抵消，就像信號在雙絞線中的情況一樣。差分信號在布線時靠得越近，相互之間的耦合也就越強，因而對外的EMI輻射也就越小。
差分電路的主要缺點就是增加了PCB線。所以，如果應用過程中不能發揮差分信號的優點的話，那幺不值得增加PCB面積。但是如果設計出的電路性能方面有重大改進的話，那幺增加的布線面積所付出的代價就是值得的。
