最近，硅谷有一定著名的公司，我們稱之為NEWCO公司，曾經制造了他們的第一臺調整處理機的巨大原型機。他們決定使用點對點布線，以避免制作印刷電路板的費用和時間。原型機是在16IN/20IN的電路板上通過導線繞接技術而構建的。這一個原型機包含600多個門電路和2000個不同的信號網絡。下面是有關信號網絡的一些計數據：

網絡的數目：2000
網絡的平均長度：40IN（未端接的）
引線在接地平面上方的平均高度：0.2IN
線徑（AWG30）：0.01IN直徑
信號上升時間：2.0NS
轉折頻率：250MHZ（=0.5/2.0NS）

1、點對點布線的信號畸變

在NEWCO的設計中，上升時間為2.0NS，其電氣長度為：

區分集總系統和分布系統的臨界尺寸是：1/6=3.9IN

NEWCO認為，因?yàn)閷?dǎo)線的平均長度基本上在這一界限之內，所以電路只會有很少的振鈴。但是他們錯了。

NEWCO認識到，當電路大于1/6時，將表現分布狀態，他們知道，分布電路如果不端接，就會振鈴。因?yàn)樗麄兊碾娐肥羌偟模藻e(cuò)誤地認為不會振鈴。

集總參數電路可能振鈴，也可能不振鈴，這取決于電路的Q值。電路的Q值顯示出電路中信號衰減消逝的快慢。在低Q值電路中，信號衰減得很快，而在高Q值電路中，信號卻來回振蕩，經過幾個振鈴周期后才慢慢地消逝。Q值在技術上被定義為總存儲能量與每個振蕩周期所衰耗能量之比。從這個定義引出一個近似公式，將特定電路的最大過沖電壓用Q值的一個函數來表示：

其中，V過沖=超出穩態輸出電平的輸出上升量，V
????? V階躍=預期的穩態電平，V
????? Q=諧振參數（這里假設﹥0.5）

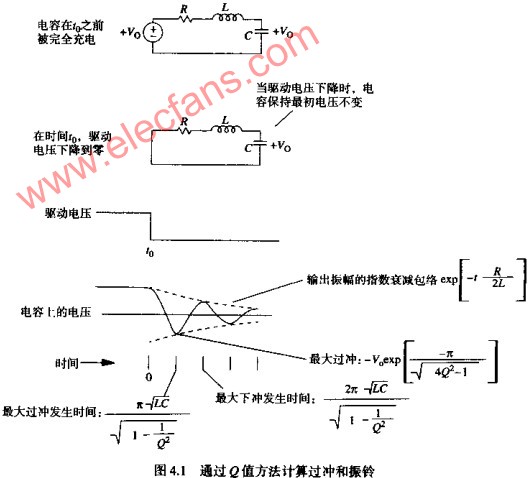

圖4.1中的理想二階電路以時間常數2L/R衰減，完全符合上式。

根據經驗，在一個理想階躍的輸入響應中，Q值為1的數字電路顯示出16%的過沖，Q值為2的數字電路則顯示出44%的過沖。任何Q值低于1/2的電路都不會過沖或振鈴。一個電路上產生的振鈴是電路本身的固有諧振頻率和驅動器上升時間之間關系的一個函數。我們也將研究這個問題。

一旦我們知道了電路的電感，計算一個數字電路的Q值是很容易的。這提示我們關注點對點布線的基本問題：高電感。

當一個高電感引線工作于大電容負載的情況下時，會形成一個高Q值的電路。

我們可以采用附錄C中列出的關于一個位于接地平面之上的圓柱體導線計算公式，來算出NEWCO系統中一個典型網絡的電感L：

其中：L=回路電感，H
????? D=繞接線的直徑，0.01IN
????? H=線路在接地平面上的高度，0.2IN
????? X=線的長度，4IN

采用式（），可以計算出由驅動的源端電阻、導線的串聯電感和接收器的負載電容組成的RLC電路的Q值：

R=30歐（一個TTL驅動器的輸出電阻）
L=89NH（平均接線電感）
C=15PF（典型負載）

Q值為2.6意味著，對于一個理想的階躍輸入，將得到不小的振鈴。由式（），預期最壞情況的過沖電壓為：

V階躍=3.7V（TTL階躍輸出）
Q=2.6（來自上式）

只有當NEWCO的邏輯驅動器在振鈴頻率以上傳輸有效能量時，這個最壞情況的過沖才會發生。采用下式可以找出振鈴頻率：

頻譜寬度的衡量標準是轉折頻率，按照式（）的定義，NEWCO的邏輯門電路轉折頻率（250MHZ）遠遠高于振鈴頻率（138MHZ），因而存在大量的電能，可以引起振鈴過程。轉折頻率如果正好等于138MHZ，振鈴就將減小大約一半。轉折頻率更低的邏輯門電路產生的振鈴還會更小。

如果完全在時域中考慮，我們可以斷定，當上升時間等于振鈴周期的一半時，最壞情況下的振鈴被減少一半。上升時間越長，引起的振鈴越小。相反，當上升時間遠遠小于振鈴周期的一半時，將引起最壞情況下的振鈴。

我們可以從Q值分析中發現更多的論據。我們知道，NEWCO的電路一般在138MHZ頻率振鈴，最大過沖為2.0V。根據線性電路理論可以知道，最壞的過沖總是發生在階躍邊沿后振鈴周期的二分之一處，因此，能預知最大過沖將會發生在每個邏輯轉換后的3.6NS處。

2、點對點布線的EMI

EMI代表電磁干擾。開放電流的環路，比如在導線繞接產品中，將會立刻被標上大大的戲色EMI警示。傳輸快速變化電流的大電流環路會產生瞬變的磁場。來自這些環路的磁場直接輻射到FCC技術人員的檢測天線中，他們將拒絕給你的數字產品頒發合格證明。

傳輸線極大地減少了EMI。它通過限制信號返回電流的流動路徑來達到這一目的。對于普通的導線，電流從一個邏輯驅動器的信號線流出，然后以某種方式沿著電源返回。這兩個路徑之間的距離，或者說它們之間的總環路面積，也許是幾個平方英寸。依照FCC測試規程，由此而產生的磁場直接與信號電流環路的總面積成正比。

傳輸線結構保證了信號返回電流緊貼著信號輸出路徑。產生的實現電流環路面積非常小，由輸出和返回電流路徑產生的磁場相互抵消，極大地減少了EMI問題。

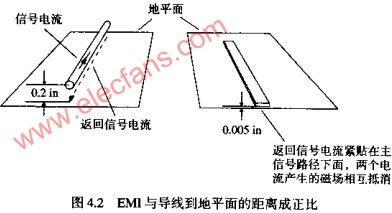

參考圖4.2，一個印刷電路板上的信號走線位于完整接地平面上方0.005IN處，其電流環路面積比位于接地平而上方0.2IN的開放導線小40倍。對于相同的信號上升時間，這樣一個印刷電路板的每條走線輻射的電磁能量比NEWCO原型機的每條導線小32DB。

3、點對點布線中的串?dāng)_

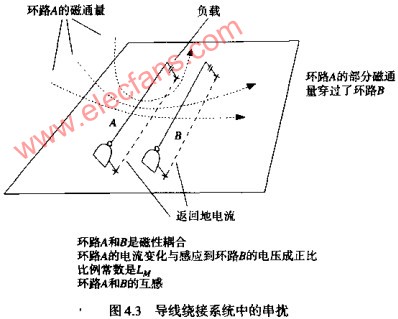

如圖4.3所示，由于變化磁場的作用而產生串?dāng)_。由流經環路A的電流產生的一些磁力線穿過了環路B。因此，環路A中的電流變化改變了由環路B所包圍的磁能量。環路B中磁能量的變化感應產生了環路B上的噪聲電壓，稱為串?dāng)_。環路A的電流變化與環路B的電壓成比例，其比例常數稱為環路A和B之間的互感，用符號LM表示。

在調整條件下的導線繞接系統中，患擾是一個主要的問題。讓我們來計算NEWCO會有多大的串?dāng)_。假設有兩個相鄰的環路，每個4IN長。0.2IN高，平行間距0.1IN。

可以用上式中的電感值作為傳輸導線的電感。

H=0.2（距地平面的高度）
S=0.1（兩線之間的距離）
L=89NH（一條導線的電感）

其中，LM=兩線之間的互感

這一數值與單個網絡的自感相當。這就是說，兩個網絡將會高度地耦合，預計會出現大量的串?dāng)_。

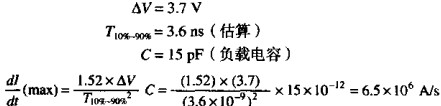

串?dāng)_計算的下一步是找出驅動環路的最大DI/DT，并乘互感值得到串?dāng)_電壓值。在此，我們最好的推測是負載電容上接收信號的實際上升時間是3.6NS（這是最大過沖所需的時間）。把這個數值代入到下式：

計算得出串?dāng)_為12%（0.46V）

你感到驚訝嗎？?jī)H4IN的相鄰導線就產生了460MV的串?dāng)_。在0.1IN的半徑內，一個好的技術人員能輕易地將10或20根導線綁在一起。來自每根導線的串?dāng)_會線性地疊加。來自10根鄰近導線的串?dāng)_將達到50%，足以引起嚴重的差錯。

在構造高速總線時，采用大捆的平行導線從一處連到另一處的做法是很可怕的，技術人員為了能看到清楚寫在每個芯片背面的引腳號，他們喜歡把芯片之間的導線歸擾到一起，這個習慣使串?dāng)_問題更加惡化。直接的對點對點邊線，把導線下壓，以盡可能地貼近接地平面，比集中或捆綁導線要好得多。

當項目終止的時候，NEWCO放棄了它的原型機，甚至從來沒有讓它完全運行過來，他們浪費了好幾個星期的寶貴設計時間，而且沒能在印刷電路布局之前驗證設計中的關鍵問題。
