二，電路

　　1，三極管在電路中應用

　　由金屬導線和電氣以及電子部件組成的導電回路，稱其為電路。

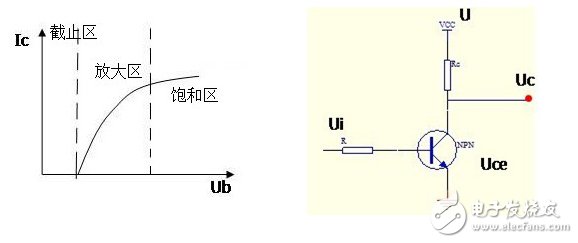

　　在三極管電路中，有三種工作狀態，即截止狀態。放大狀態和飽和狀態。在模擬電路中常用到線性放大狀態，例如運算放大器;在數字電路中常用到開關狀態，即截止狀態和飽和狀態。如下圖，

　　2，數字地與模擬地分開

　　在高要求電路中，數字地與模擬地必需分開。即使是對于A/D、D/A轉換器同一芯片上兩種“地”最好也要分開，僅在系統一點上把兩種“地”連接起來。

　　3，LDO（低壓差分穩壓器）

　　開關性穩壓電源的效率很高，但輸出紋波電壓較高，噪聲較大，電壓調整率等性能也較差，特別是對模擬電路供電時，將產生較大的影響。在開關性穩壓器輸出端接入低壓差線性穩壓器，如圖所示，就可以實現有源濾波，而且也可大大提高輸出電壓的穩壓精度，同時電源系統的效率也不會明顯降低。

　　4，PWM（脈沖寬度調制）

　　簡稱脈寬調制（PWM），是利用微處理器的數字輸出來對模擬電路進行控制的一種非常有效的技術。

　　脈沖寬度調制是一種對模擬信號電平進行數字編碼的方法。通過高分辨率計數器的使用，方波的占空比被調制用來對一個具體模擬信號的電平進行編碼。PWM信號仍然是數字的，因為在給定的任何時刻，滿幅值的直流供電要么完全有（ON），要么完全無（OFF）。電壓或電流源是以一種通（ON）或斷（OFF）的重復脈沖序列被加到模擬負載上去的。通的時候即是直流供電被加到負載上的時候，斷的時候即是供電被斷開的時候。只要帶寬足夠，任何模擬值都可以使用PWM進行編碼。

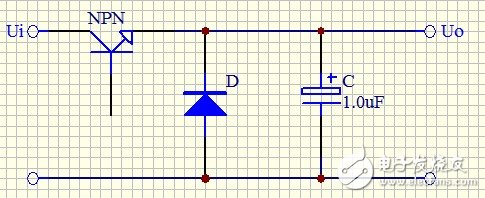

　　根據公式Ui-Uo=L·ΔI/Ton和公式-Uo=L·ΔI/Toff得知輸出電壓Uo

　　Uo=Ui·Ton/Toff。

　　5，濾波電容

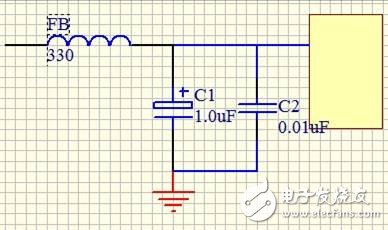

　　在輸入電源上，數字電路干擾是一個一個小尖峰，不能用大電容濾波，只能用小電容;濾波電容一大一?。ㄐ‰娙轂V除高頻干擾，大電容濾除低頻干擾）一定要放在根部，不要放太遠，也不要放在電路板背面。

　　三，結語

　　實際上，在模擬電路和數字電路中除了上述干擾現象，還有一些干擾是依然存在的，例如電源線電流變化產生的感應壓降、電路導線之間的相互干擾等。反映在數字信號處理系統中，其危害最大的是高頻脈沖噪聲，這些都需要我們在平時的電路設計中加以考慮。希望我門通過上述探討，為后續電路系統設計及相關方面的工作打下基礎。
