uc3842電路圖

UC3842 組成的開關電源電路

圖2 是由UC3842 構成的開關電源電路，220V 市電由C₁、L₁ 濾除電磁干擾，負溫度系數的熱敏電阻R_t1 限流，再經VC 整流、C₂ 濾波，電阻R₁、電位器RP₁ 降壓后加到UC3842 的供電端（⑦腳），為UC3842 提供啟動電壓，電路啟動后變壓器的付繞組③④的整流濾波電壓一方面為UC3842 提供正常工作電壓，另一方面經R₃、R₄ 分壓加到誤差放大器的反相輸入端②腳，為UC3842 提供負反饋電壓，其規律是此腳電壓越高驅動脈沖的占空比越小，以此穩定輸出電壓。④腳和⑧腳外接的R₆、C₈ 決定了振蕩頻率，其振蕩頻率的最大值可達500KHz。R₅、C₆用于改善增益和頻率特性。⑥腳輸出的方波信號經R₇、R₈ 分壓后驅動MOSFEF 功率管，變壓器原邊繞組①②的能量傳遞到付邊各繞組，經整流濾波后輸出各數值不同的直流電壓供負載使用。電阻R₁₀ 用于電流檢測，經R₉、C₉ 濾濾后送入U(xiǎn)C3842 的③腳形成電流反饋環. 所以由UC3842 構成的電源是雙閉環控制系統，電壓穩定度非常高，當UC3842 的③腳電壓高于1V 時振蕩器停振，保護功率管不至于過流而損壞。

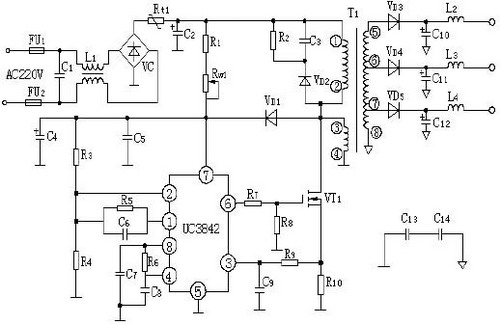

圖2 UC3842 構成的開關電源

3 電路的調試

此電路的調試需要注意：一是調節電位器RP₁使電路起振，起振電流在1mA左右；二是起振后變壓器③④繞組提供的直流電壓應能使電路正常工作，此電壓的范圍大約為11～17V 之間；三是根據輸出電壓的數值大小來改變R_4，以確定其反饋量的大??；四是根據保護要求來確定檢測電阻R₁₀ 的大小，通常R₁₀ 是2W、1Ω以下的電阻。
