2 工作原理及管腳功能

　　AD736 的內部框圖如圖1所示。它主要由輸入放大器、全波整流器、有效值單元（又稱有效值芯子RMS CORE）、偏置電路、輸出放大器等組成。芯片的2腳為被測信號VIN輸入端，工作時，被測信號電壓加到輸入放大器的同相輸入端，而輸出電壓經全波整流后送到RMS單元并將其轉換成代表真有效值的直流電壓，然后再通過輸出放大器的Vo端輸出。偏置電路的作用是為芯片內部各單元電路提供合適的偏置電壓。

　　AD736采用雙列直插式8腳封裝，其管腳排列如圖2所示。各管腳的功能如下：

　　+Vs：正電源端，電壓范圍為2.8～16.5V；

　　-Vs：負電源端，電壓范圍為-3.2～-16.5V；

　　Cc：低阻抗輸入端，用于外接低阻抗的輸入電壓（≤200mV），通常被測電壓需經耦合電容Cc與此端相連，通常Cc的取值范圍為10～20μF.當此端作為輸入端時，第2腳VIN應接到COM；

　　VIN：高阻抗輸入端，適合于接高阻抗輸入電壓，一般以分壓器作為輸入級，分壓器的總輸入電阻可選10MΩ，以減少對被測電壓的分流。該端有兩種工作方式可選擇：第一種為輸出AC+DC方式。該方式將1腳（Cc）與8腳（COM）短接，其輸出電壓為效流真有效值與直流分量之和；第二種方式為AC方式。該方式是將1腳經隔直電容Cc接至8腳，這種方式的輸出電壓為真有效值，它不包含直流分量。

　　COM：公共端；

　　Vo：輸出端；

　　CF：輸出端濾波電容，一般取10μF；

　　CAV：平均電容。它是AD736的關鍵外圍元件，用于進行平均值運算。其大小將直接響應到有效值的測量精度，尤其在低頻時更為重要。多數(shù)情況下可選33μF.

3 典型應用電路

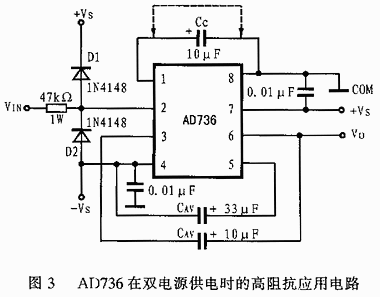

　　AD736 有多種應用電路形式。圖3為雙電源供電時的典型應用電路，該電路中的+Vs與COM、-Vs與COM之間均應并聯(lián)一只0.1μF的電容以便濾掉該電路中的高頻干擾。Cc起隔直作用。若按圖中虛線方向將1腳與8腳短接而使Cc失效，則所選擇的就是AC+DC方式；去掉短路線，即為AC方式。R為限流電阻， D1、D2為雙向限幅二極管，超過壓保護作用，可選IN4148高速開關二極管。

　　圖4為采用9V電池的供電電路。R1、R2為均衡電阻，通過它們可使VCOM=E/2=4.5V.C1、C2為電源濾波電容。上述圖3和圖4電路均為高阻抗輸入方式，適合于接高阻抗的分壓器。

　　圖5和圖6分別為低阻抗輸入方式時，用雙電源供電和采用9V單電源供電時的典型應用電路。

4 注意事項

　　圖7是由AD736構成的簡單RMS儀表組成框圖。圖8是由單片機8098和AD736等芯片組成的可測量交直流有效值的智能化RMA儀表組成框圖。

???????????????? AD736構成的簡單RMS儀表組成框圖

應用AD736來制作RMS儀表時，應注意以下幾個問題：

　?。?）當被測交流電壓超過200mVRMS時，必須在AD736前加一級分壓器，以將被測電壓衰減到200mV以內。在采用

　?。?）若要測量交流電流的真有效值，應在AD736前面加一級分流器。此時應用AD736可選圖6所示電路。

　?。?）設計高精度真有效值RMS時，還應考慮被測電壓的波峰因素Kp（波峰因數(shù)Kp是被測信號的峰值與真有效值之比）的影響，應仔細選擇合適的CAV.常見的正弦波、言波、三角波和鋸齒波的Kp≤2，此時CAV可取33μF.但對于窄脈沖或晶閘管的波形，由于Kp>2，因此應適當增大CAV的容量，以延長取平均值的時間，從而減少由Kp>2所引起的附加誤差。
