關鍵詞：無線通信；自動抄表；PTR2000；GSM

　　0 引言

　　對于水、電、氣供應公司來說，每個月上門抄取各個用戶的三表讀數是非常繁重的工作。為了避免抄表員上門抄表帶來的弊端，省卻上門抄表打擾用戶的尷尬問題，作者設計了一種遠程無線自動抄表系統。該系統能使水、電、氣供應部門將安裝在用戶處的水、電、氣表所記錄的用量數據通過遙測、傳輸和計算機系統匯總到營業部門，從而代替人工抄表及一連串后續工作。該系統具有數據采集點多、數據量大、覆蓋面廣等特點，且系統造價低、經濟實惠、數據采集準確及時、又有一定的環境適應能力和抗干擾能力，可對供應公司和用戶提供很大的便利，具有良好的市場推廣前景。

　　1 系統的組成及工作原理

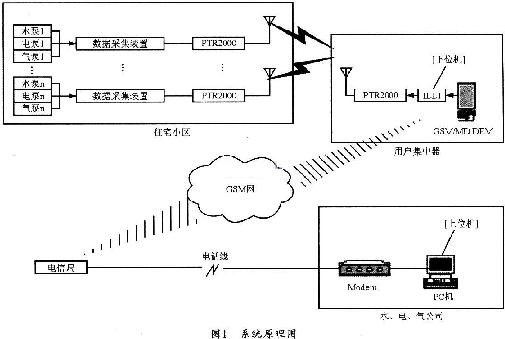

　　該系統主要由數據采集、數據發送、無線通信、數據接收和處理等部分組成。數據采集裝置首先通過傳感器采集三表的讀數，并將采集的數據存入AT89C205l單片機內；之后，單片機再通過無線通訊模塊PTR2000 (發端)將數據發送出去，并由用戶集中器的PTR2000(收端)接收發送來的數據。下位機主要完成數據采集、分時存儲和同上位機的通信功能，它通過串行接口集成電路INS8250和電平轉換電路與GSM／Modem相連接，并以GSM公眾網為平臺，通過電信公眾網絡傳輸數據。GSM／Modemt通過GSM的短消息業務發送數據，PC機(上位機)一般設在公司的營業處，它負責整個系統的管理，可在收集到數據后對數據進行整理、存儲、顯示，并計算出各用戶需繳納的費用。其系統原理圖如圖1所示。

　　2 硬件電路設計

　　2．1數據采集與發送

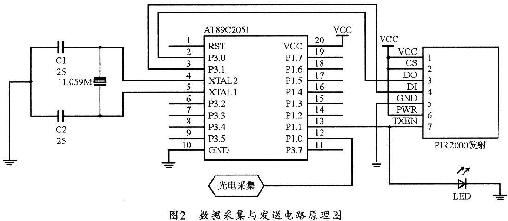

　　本系統中的水表要將原水表計數齒輪指針換裝成帶磁性的指針，再通過傳感器進行數據采集；氣表要用帶信號輸出的氣表；電表必須采用脈沖式電子電度表，電表脈沖輸出的器件應為光耦輸出，具有較好的隔離作用。數據采集裝置與用戶的電表安裝在一起。為了防止用戶突然斷電，其采集裝置必須裝在空氣開關的前端。電表可以通過計數脈沖來測量。并由光電采集頭采集電表的計數脈沖。表盤轉一圈，光電采集頭發出一個脈沖。其輸入為P1口的P1．0，并由AT89C2051存儲，然后通過PTR2000模塊發送數據。

　　PTR2000模塊是一種超小型、超低功耗、高速率(19．2 bps)的無線收發數傳MODEM，它采用當代最先進的歐洲“藍牙技術”，應用全數字科技，并由單IC組合而成且收發合一，工作頻段為433～434 MHz，空中數據傳輸速率為19．2 kbps，工作電壓范圍為2．7～5．25 V，采用FSK調制，抗干擾能力強，并具有標準的DIP引腳間距，更適合嵌入式設備。當PTR2000的TXEN腳為高時，它將處于發射狀態；而當TXEN腳為低時，為接收狀態。硬件設計時，可將TXEN與AT89C2051的P1．1腳相連，并通過軟件控制PTR2000的狀態。其采集和發送電路如圖2所示。

?

2．2 數據接收和遠程無線通訊

　　通過PTR2000可將數據接收并存入AT89C51內，其中ROM和RAM分別用來存儲程序和數據，數據按當時的時間存入相應時段的存儲區內，時段間隔為10分鐘。不同日期的同一時段數據僅在相應的存儲區內累加。由于采集裝置內裝有免維護電源，故可保證斷電后繼續工作，同時保護數據的接收和執行上位機的命令。AT89C5l通過異步接收發送器UART (INS8250)與無線MODEM相連接，可實現與上位機的無線通訊。其數據接收電路原理圖如圖3所示。

　　2．3 數據處理

　　上位機一般通過DDE接口將下位機發送的數據傳送到EXCEL工作表中，在EXCEL中定義好報表格式和計量格式，并將文件以模板格式保存，這樣，在抄表完成后，系統就能自動將數據填寫到相應指定的單元格，然后由EXCEL自動計算，并換算成KWH值和收費值，必要時還可在上位機上打印、顯示用戶的水、電、氣費和各種報表及負荷曲線。當用戶負荷超限時也可發出報警信號，或根據公司規定決定，是否發遙控命令給下位機以對用戶實行斷電處理。還可以計算各個時段的費用，為電力部門實行分時收費提供可靠的依據依據和保證。為了保證數據存儲的安全性，本系統的上位機(PC機)采用雙硬盤來做數據備份。由于系統帶有后備電源，因而停電后能保持正常工作狀態。后備電源可保證系統在滿負荷工作狀態下正常工作36小時以上，若停電時間更長，系統將不會進行數據采集，但原有數據不會丟失，供電恢復后，可重新核查數據，以更新設置用戶集中器中下位機存儲的數據。

3 軟件設計

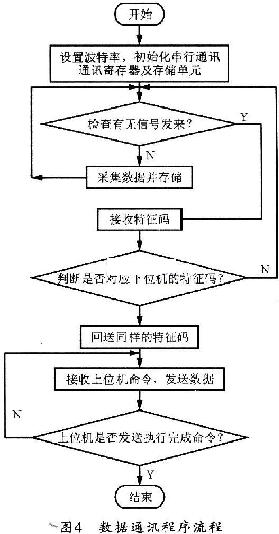

　　由于該系統采用的是一點對多點的雙向數據傳輸，因此，每戶的表都有自己的地址碼。上位機可以查詢下位機，下位機也可以定時發送數據給上位機。本系統要實現的目的是一機(上位機)對多機(下位機)的通訊控制，其通訊軟件主要分為兩部分：一是上位機與下位機的遠程通訊軟件，二是單片機與GSM／MODEM的串行通訊軟件。程序設計的關鍵是上、下位機間的遠程通訊的準確性。在程序設計中，可采用通訊協議的做法，由上位機發出讀表指令與地址碼，讓各個下位機將記錄的數據傳過來，同時進行校驗。以保證數據的正確性。每個下位機都編有不同的地址碼，當上位機向所有的下位機發送一個地址碼和抄表指令時，所有的下位機都會接收到該地址碼，并比較是否與其自身的地址碼相同，如不相同，則退出比較，不再接收其他命令；如相同，則表示上位機查詢的就是該下位機，同時收回應答信號，并準備接收命令。而上位機則將收回的應答信號與發出的地址碼相比較，若不同，則給出錯誤信息，若相同，則可控制已叫通的下位機。此時已叫通的下位機將繼續接收上位機發送的抄表命令。并收集用戶的數據，同時通過GSM網絡發送給上位機，直到接收到上位機發來的執行完成命令。圖4所示是該系統的數據通訊程序流程。

　　4 結束語

　　本文介紹的自動抄表系統集計算機、通信技術于一體，并采用先進的無線通訊模塊和最成熟、最完善、應用最廣的GSM作為數據傳輸平臺。該系統抄數快速準確，徹底解決了人工抄表的所有弊病。其短消息業務具有永遠在線、不需撥號、價格便宜、覆蓋范圍廣等優勢。還可進一步與銀行系統的微機聯網，實現費用自動劃撥，故大大提高工作效率，因而具有良好的市場前景。該系統目前已投入運行，實際使用證明，其工作性能非?？煽俊?
