硬開關轉換器中的寄生電容

?????? 圖3示出傳統硬開關反激式轉換器。在這種傳統的間斷模式反激式轉換器 (DCM) 的停滯時間期間，寄生電容將與VDC周圍的主要電感發生振蕩。寄生電容上的電壓會隨振蕩而變化，但始終具有相當大的數值。當下一個時鐘周期的MOSFET 導通時間開始時，寄生電容 (COSS和CW) 會通過MOSFET放電，產生很大的電流尖峰。由于這個電流出現時MOSFET存在一個很大的電壓，該電流尖峰因此會做成開關損耗。此外，電流尖峰含有大量的諧波含量，從而產生EMI。

?????? 準諧振反激式設計的實現

?????? 如果不用固定的時鐘來初始化導通時間，而利用檢測電路來有效地“感測”MOSFET (VDS) 漏源電壓的第一個最小值或谷值，并僅在這時啟動MOSFET導通時間，情況又會如何？結果會是由于寄生電容被充電到最小電壓，導通的電流尖峰將會最小化。這情況常被稱為谷值開關 (Valley Switching) 或準諧振開關。在某些條件下，設計人員甚至可能獲得零電壓開關 (ZVS)，即當MOSFET被激活時沒有漏源電壓。在這情況下，由于寄生電容沒有充電，因此電流尖峰不會出現。這種電源本身是由線路/荷載條件決定的可變頻率系統。換言之，調節是通過改變電源的工作頻率來進行，不管當時負載或線路電壓是多少，MOSFET始終保持在谷底的時候導通。這類型的工作介于連續 (CCM) 和間斷條件模式 (DCM) 之間。因此，以這種模式工作的轉換器被稱作在邊界條件模式 (BCM) 下工作。?

??????

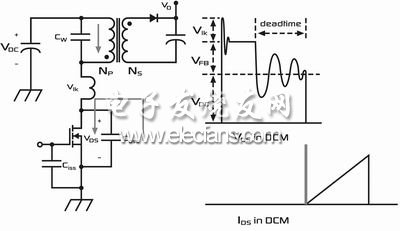

?????? 圖3 硬開關反激式轉換器?

??????

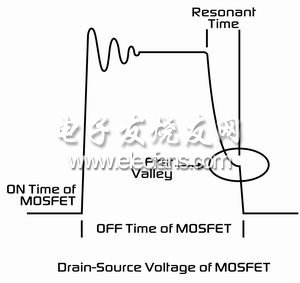

?????? 圖4 MOSFET漏-源電壓

???????準諧振或谷值開關的優勢

?????? 在反激式電源設計中采用準諧振或谷值開關方案有著若干優勢。

???????降低導通損耗

?????? 這種設計為設計人員提供了較低的導通損耗。由于FET轉換具有最小的漏源電壓，在某些情況下甚至為零，故可以減小甚至消除導通電流尖峰。這減輕了MOSFET的壓力以及電源的EMI。

?????? 降低關斷損耗

?????? 準諧振也意味著更小的關斷損耗。由于規定FET會在谷值處進行轉換，在某些情況下，可能會增加額外的漏源電容，以減低漏源電壓的上升速度。較慢的漏源電壓上升時間會減少FET關斷時漏級電流和漏源電壓之間的電壓/電流交迭，使到MOSFET的功耗更少，從而降低其溫度及增強其可靠性。

?????? 減少EMI

?????? 導通電流尖峰的減小或消除以及較慢的漏源電壓上升速度都會減少EMI。一般而言，這就允許減少EMI濾波器的使用數量，從而降低電源成本。

?????? 結語

?????? 降低成本和增加可靠性永遠都是電源設計人員的目標。利用準諧振技術可以協助設計人員實現這些目標。準諧振或谷底開關能減輕MOSFET的壓力，從而提高其可靠性。利用準諧振技術，由于波形的諧波含量降低，電源的EMI因此得以減少。
