平板電腦的誕生促使世界電腦技術的又一次重大變革，由于其自身的便攜、超薄、多功能的特點，使得其對后備電源的要求相對較高。聚合物鋰電池不同于常規的標準柱式鋰電池，由于其具備高容量的空間利用率、尺寸任意可變性、超薄性、高安全、可靠性強等特點，已成為此類高端消費電子產品的首選。

　　一、平板電腦智能電池方案設計要求：

　　根據客戶的要求和規格，設計與主機配套的平板電腦智能電池組，將帶通信協議（SBS通訊協議）的智能電量計和電池安全保護性能集成到客戶的解決方案中去，可達到電池組與主機信息共享，最終實現合理、高效、安全的電池管理方案，整個設計方案要求成品電池具備高超薄、高容量、高循環壽命、高安全性、高一致性等特點。

　　二、平板電腦智能電池具體設計參數要求：

　　1）電芯選型要求：采用國內一線品牌聚合物電芯（PL5159115-2S1P/3.8Ah/3 .7V）。

　　2）外觀設計要求：整個產品采用PET合成紙進行外包裹，精典大方。

　　3）電路設計要求：精確的電量管理電路+二次過壓保護電路。采用SBS智能電池管理系統設計方案，時時有效地對電池的剩余電量進行有效的管理。

　　三、平板電腦智能電池方案設計方案：

　　1）9PIN輸出連接端子：MIN連接端子，線型滿足客戶輸出電流要求。輸出定義為3/P+、NTC、SMBC、SMBD、3/P-等

　　2）智能電量計保護板（PCM）：采用SBS智能電池管理系統，利用先進的電量計算原理精確時時地計算出電池的電量，并通過SMBUS時時向主機報告電池的電量信息，同時向可充電智能電池組（一般指鋰電池）進行保護功能，由于鋰電池本身的化學特性，需要提供過充、過放、短路、過流及過溫等保護功能，以避免引起燃燒、爆炸等危險。

　　3）溫度保護器件（一次性）： 針對電路中二次過壓保護而選用的溫度保護，主要以檢測電池芯電壓為主，當電芯組的單顆電壓高于4.45V時，通過外圍電路促使溫度保護器件動作，斷開回路，保護整個電池組過壓。

　　4）過流保護片（BREAKER 可恢復）：具備過流及溫度檢測功能，當電流達到12A或是溫度達到75°C時，過流保護片動作。當溫度下降時，過流保護片重新恢復正常工作。

　　5）PL5159115/3.8Ah/7.4V聚合物鋰電池（ATL）：大容量，超薄，高安全性、高一致性等特點。

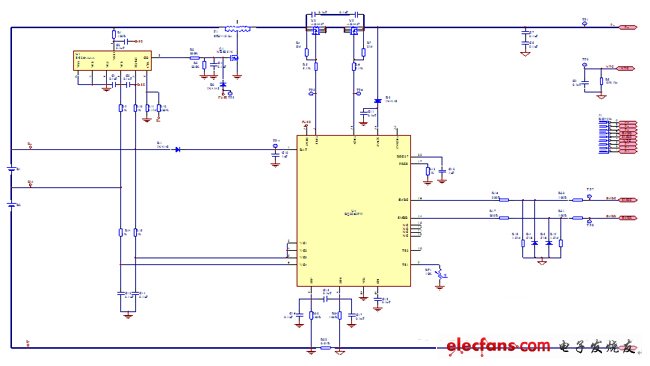

　　6）設計方案原理圖：
