德州儀器 （TI） 電源管理 IC有著各種解決方案。其中TPS65053x 是集成型電源管理 IC，面向那些由單節鋰離子電池或鋰聚合物電池供電、需要多個電源軌的應用。TPS65053X 在轉換器提供了高達1A的輸出。

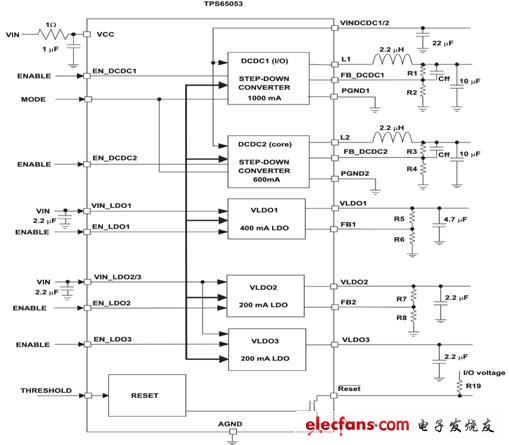

　　圖1 IC架構

　　主要特性：

　　TPS65053x 是集成型電源管理 IC，面向那些由單節鋰離子電池或鋰聚合物電池供電、需要多個電源軌的應用。 TPS65053x 提供了兩個高效率、2.25MHz 降壓型轉換器，旨在一個基于處理器的系統中提供內核電壓及 I/O 電壓。 兩個降壓型轉換器在輕負載條件下均進入一種低功耗模式，以在盡可能寬的負載電流范圍內實現效率的最大化。 對于低噪聲應用，可通過將 MODE 引腳拉至高電平強制器件進入固定頻率PWM模式。 兩個轉換器均允許使用小的電感器和電容器，以實現小巧的解決方案外形尺寸。

　　方案特點：

　　本方案簡化了使用 Freescale i.MX27 處理器的應用中 TPS65053 集成電源管理 IC 的評估過程。TPS65053 包含 2 個 DC/DC 轉換開關和 3 個低壓降線性穩壓器，并由 2.7V 至 5.5V 電源供電。

　　效率高達 95%

　　DC/DC 轉換器的輸出電流：

　　DCDC1 = 1A；DCDC2 = 0.6A

　　DC/DC 轉換器外部可調節

　　DC/DC 轉換器的輸入電壓范圍為 2.5V 至 6V

　　2.25MHz 固定頻率工作

　　輕載電流狀態下的節電模式

　　180℃ 反相工作

　　PWM 模式中的輸出電壓準確度為 ±1%

　　DC/DC 轉換器的總靜態電流為 32μA（典型）

　　最低壓降的 100% 占空比

　　一個通用 400mA LDO

　　兩個通用 200mA LDO

　　LDO 的輸入電壓范圍：1.5V 至 6.5V

　　方案原理圖：

　　

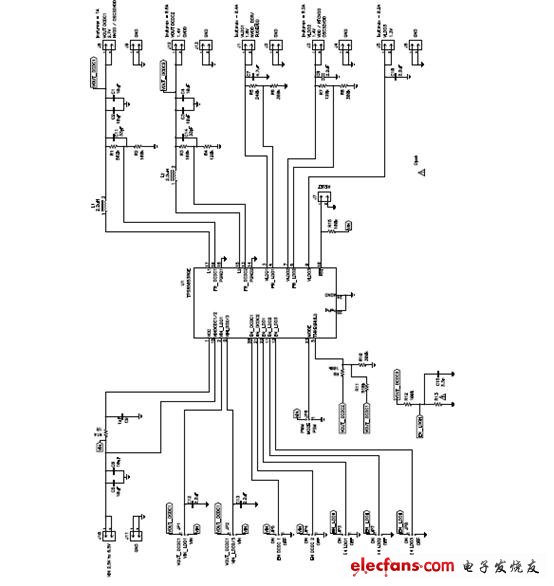

　　圖2 設計原理圖

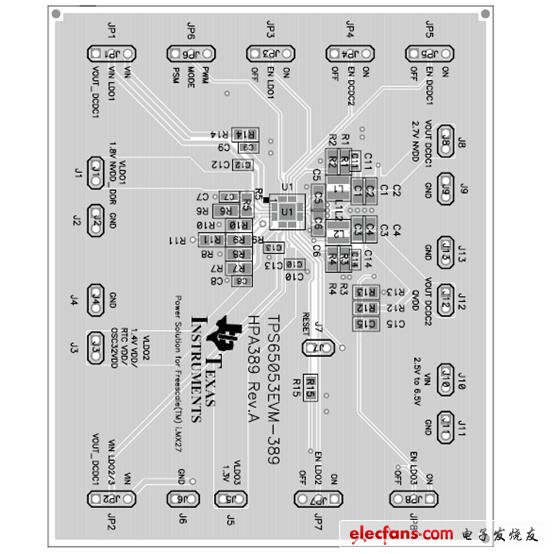

　　設計PCB圖
