在未進行轉換時，LTC2484 自動進入休眠模式。與無線電已經很低的功率相比，1µA 的睡眠電流更低。因此，不必設定至 ADC 供電電源的占空比。通過保持 ADC 的電源電壓始終與 LTP5901 相同，可確保 SPI 接口上的邏輯電平始終保持不變，這有助于實現簡單的設計。

通過 SPI 端口提供轉換結果以后，LTC2484 自動地開始進行新的轉換，并將轉換結果存儲到其內部寄存器中，直到用戶再次要求讀取轉換結果。在需要非常頻繁地讀取溫度值的系統中，這種工作方式是非常便利。但是，有些超低功率應用可能在兩次讀數之間等待很長時間。為了確保提供給用戶的溫度數據始終是“新鮮”的讀數，這類應用首先切換 CSb 和 SCK 引腳，以將“陳舊的”溫度讀數從 ADC 寄存器中移出，然后自動地開始進行新的溫度轉換。微處理器一直等待到轉換結束為止，然后通過 SPI 端口讀取結果。即使新的溫度讀取過程會再次自動開始，但是系統接下來會關閉熱敏電阻器網絡 (通過關閉 LDO)，因為這些額外的溫度讀數隨后將被忽略。

該溫度傳感器電路的總功耗可以按如下方法估計。首先，求基準 (350uA)、熱敏電阻器網絡 (25µA) 和 ADC (轉換時為 160µA) 的電流之和，所得總電流為 535µA (參見表 1)。然后，考慮這一電流持續多長時間。ADC 每次轉換大約耗時 140ms，在每次轉換之前，等待 80ms，以讓基準和熱敏電阻器穩定。再加上一些 SPI 讀數所需時間，這樣接通時間大約為 300ms。在 300ms時間內消耗 535µA 電流，相應于 160µC 的電荷量。我們應該在這個電荷量之上，再加上給 4.7µF 電源旁路電容器充電至電壓基準所需的電荷量，因為每次讀數時這個節點都從 0V 充電至 3V。加上這個 14µC 的電荷量，每次讀取溫度數據時所需的總電荷量為 174µC。如果每隔 10 秒讀取一次溫度數據，那么就可計算出，平均電流消耗為 17µA。其他平均電源電流的例子在表 2 中給出。

表 1：信號鏈路電流消耗 (工作時)

表 2：基于溫度讀取頻率進行電源管理的信號鏈路的平均電流消耗

LTC3330 管理這個應用的所有電源。該芯片含有兩個開關模式電源和一個線性穩壓器，采用小型單片封裝。降壓-升壓型轉換器可從電池取得功率，以保持穩定的輸出電壓 (對這個應用而言設定為 3.6V)。一個單獨的降壓型轉換器可從太陽能電池板取得功率，也將輸出電壓調節至相同的值。一個內部優先級區分器確保盡可能使用太陽能電源，僅當需要時才會從電池吸取功率 (圖 3)。對于其他應用，LTC3330 還支持 AC 能量收集電源，例如產生與振動能量成比例的 AC 電壓之壓電晶體 (參見圖 4)。

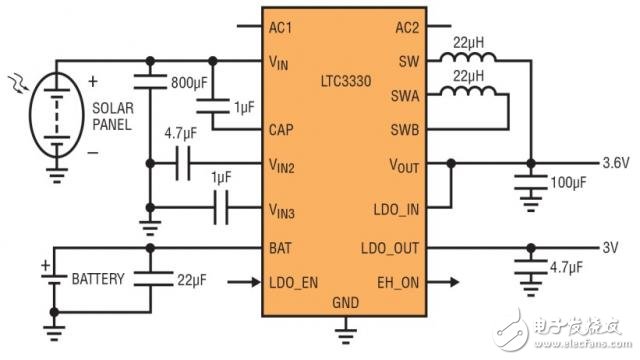

圖 3：LTC3330 從太陽能電池板或電池取得功率，自動地設定這兩種電源的優先級，以保持穩定輸出電壓。一個額外的 LDO 輸出由邏輯輸入引腳控制，這用來設定溫度傳感器電源的占空比。LTC3330 產生一個輸出標記，以指示正在使用的是太陽能電源還是電池電源。
