多用無線遙控開關電圖圖及說明

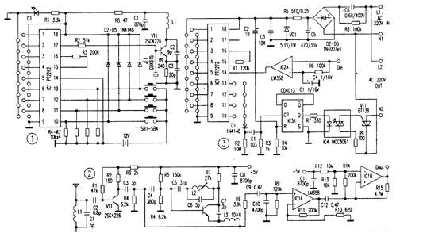

本遙控開關采用無線電編譯碼方式，不受方向性限制，直線控制距離100m?？煽刂乒β试?00W左右的電器的開／關。它由遙控器與接收電路兩部分組成。遙控器體積小巧、外形美觀，可掛于鑰匙串上，隨身攜帶。其上有四個按鍵，可分別發射四路控制信號。圖1為遙控發射器電路。ICl是采用CMOS技術的低功耗編碼發射芯片，①—⑧腳是8位3態地址設定腳，每個引腳可以接高電平、低電平或者懸空，從而可，提供6561個地址碼，可有
效地避免重碼。另外，10---13腳為4位數據引腳，可產生四路控制信號。當任一按鍵按下時，由ICl形成的與按鍵對應的編碼脈沖串便從⑥腳輸出，去調制高頻振蕩電路，JTl為高頻諧振器，它與VTl組成穩定的高頻振蕩電路。另外，VTl還兼作高頻發射，信號通過Ll發射出去。圖2、圖3分別為高頻接收和譯碼控制電路。圖2中天線接收到的信號經VTl高頻放大之后進入VT2進行選頻，選出與發射器載波頻率相同的信號，進入ICIA
放大，放大后的信號進入ICIB整形后由Dout輸出至圖3的Din，再經過IC2A的進一步濾波整形送人FPT2272的④腳。PT2272是與PT2262配套使用的譯碼集成電路，它也有8位3態地址引腳，只有與FPT2262的地址引腳設置相同時，才能正確譯出數據信號，在PT2272的對應輸出端輸出高電平。D1、R2、R3、C1組成消除按鍵抖動的電路，以保證遙控操作的可靠性。D1的正端可以接在PT2272的⑩腳至13腳之任一處，它們分別與發射器的4個按鍵對應。C2和R4完成對CD4013的預置，使初次加電時CD4013的輸出端為低電平，即受控電器處于斷電狀態。IC4為帶過零觸發功能的光電耦合器，當CD4013輸出高電平時，光耦工作，同時觸發雙向可控硅導通，在輸出端輸出220V電壓。采用可控硅作為開關控制可以消除采用繼電器產生的噪音，同時整個電路的可靠性也得以提高。接收部分電路的供電采用阻容降壓方式，實現了整個電路的小型化。本套板全部調試好，不需作任何處理即可正常工作。安裝完畢后，按一下按鍵。電器通電，再按一下。電器斷電。
