高范圍高壓可調直流穩壓電源電路
高范圍高壓可調直流穩壓電源電路
本電路適用于二極管、三極管極限電壓、氖泡、日光燈起輝電壓及電容器工作電壓、電流等測定的可調穩壓電源,電路可以在3-2000V之間可調。

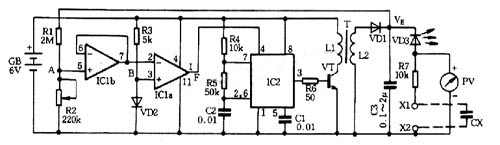

電路如圖所示。 由IC2（NE555）及其外圍元件組成方波發生器，方波頻率為20KHz。方波信號由IC2的③腳輸出經功放管VT放大后輸出到脈沖變壓器T的初級L1，再由變壓器耦合到次級L2經二極管VD2整流，給C3充電，C3兩端的直流電壓峰值最高可達2kV。
IC1a和有關元件組成電壓比較器，由VD2提供其同相端③腳的基準電壓0.7V。比較電壓取自VE點，再通過分壓器R1和R2的A點經電壓跟隨器IC將分壓的A點電壓送到IC1a的反相端。工作時，若Va＜Vb，則IC1a輸出高電位，此時IC2方波振蕩器振蕩，C3被充電，電壓VE上升，當VE上升到使VA＞VB時，VF出現低電位，IC2停振，若C3上電壓再次下降時，即VA＜VB，這時方波振蕩器再次振蕩，又給C3充電，如此循環，達到輸出電壓VE在3－2000V之間連續可調穩壓的目的。
直流輸出電壓從電路中的X1和X2兩端輸出作被測器件的接口端。IC為為L(zhǎng)M324，IC2為NE555。VD1反向工作電壓大于2000V，VD2為任一型號的硅整流管。脈沖變壓器T的鐵心選用鐵氧體材料，尺寸為E－7，繞制時先用0.17mm漆包線在L1上繞30匝，后用0.09漆包線在L2上繞滿為止(大約1200匝)。L1、L2均用排繞，層間加聚乙烯薄膜。L2的兩根引線應分開一些。電容器C3耐壓應大于2000V，可選用C404M型高壓瓷介電容器。VT的B＞100、Icm＞700mA，可選用3DG130、8050等。調試時若輸出電壓只有40--50V，只需把L2兩端對調即可。其余元件如圖標注。
