SG3524內部結構框圖與管腳配置圖
2009年10月14日 14:19 www.elecfans.co 作者：佚名 用戶評論（）
關鍵字：
SG3524內部結構框圖與管腳配置圖

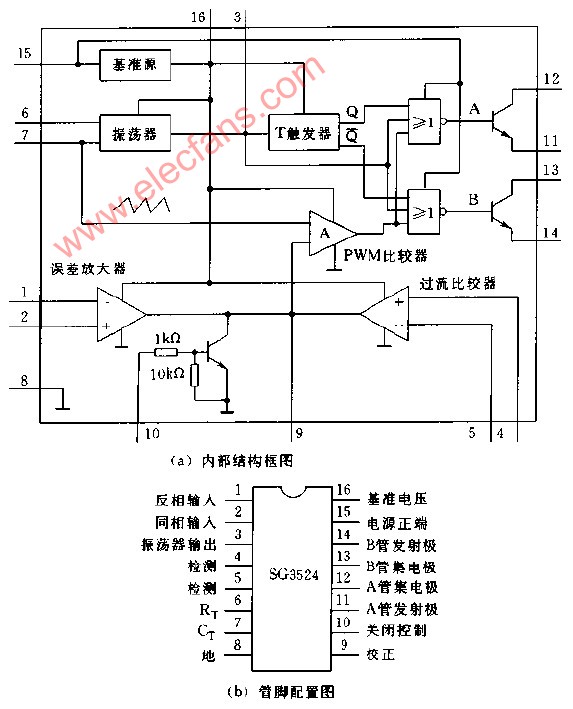

SG3524是一種開關電源集成控制器，它采用先進的脈寬調制（PWM）控制，工作頻率高于100KHz工作電壓范圍6-40V內基準電壓為5V，基準源負載能力達50MA內開路集電極，發射極驅動管的最大輸出電流為100MA，工作溫度為0-70度，內部結構框圖與管腳配置圖如圖2-9所示。
