MC34063A構成的開關電源電路

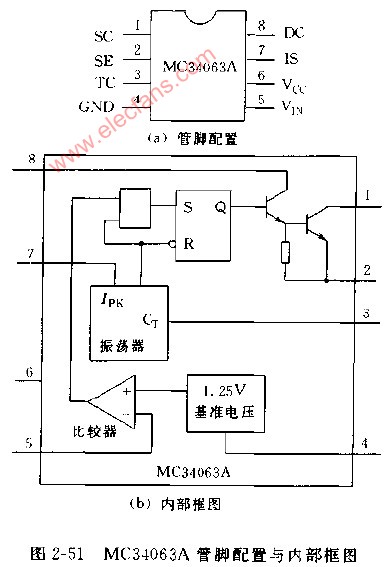

MC34063A是一種DC/DC變換器集成電路，可構成降壓式，升壓式或電壓極性反轉式開關電源，輸入電壓為3-40V，工作電流典型值為2.5MA，內部開關管電流為1.5V，輸出電壓可設定或連續可調，工作頻率由外接電容確定，最高為100KHz，內部有精度為2%的1.25V基準電壓源，并有輸出電流限制電路，MC34063A管腳配置與內部框圖如圖2-51所示。
