基于UC3875的全橋軟開關直流電源設計(2)

2011年09月30日 10:45 本站整理作者：秩名用戶評論（0）

關鍵字：PWM(194)開關電源(459)UC3875(5)

2 基于UC3875的主控制回路設計

　　為了實現主回路開關管ZVZCS軟開關，采用UC3875為其設計了PWM移相控制電路，如圖3所示。考慮到所選MOSFET功率比較大對芯片的四個輸出驅動信號進行了功率放大，再經高頻脈沖變壓器T1、T2隔離最后經過驅動電路驅動MOSFET開關管。整個控制系統所有供電均用同一個15V直流電源，實驗中設置開關頻率為70kHz，死區時間設置為1.5μs，采用簡單的電壓控制模式，電源輸出直流電壓通過采樣電路、光電隔離電路后形成控制信號，輸入到UC3875誤差放大器的EA一，控制UC3875誤差放大器的輸出，從而控制芯片四個輸出之間的移相角大小，使電源能夠穩定工作，圖中R6、C5接在EA一和E／AOUT之間構成PI控制。在本設計中把CS+端用作故障保護電路，當發生輸出過壓、輸出過流、高頻變?cè)呥^(guò)流、開關管過熱等故障時，通過一定的轉換電路，把故障信號轉換為高于2.5V的電壓接到CS+端，使UC3875四個輸出驅動信號全為低電平，對電路實現保護。

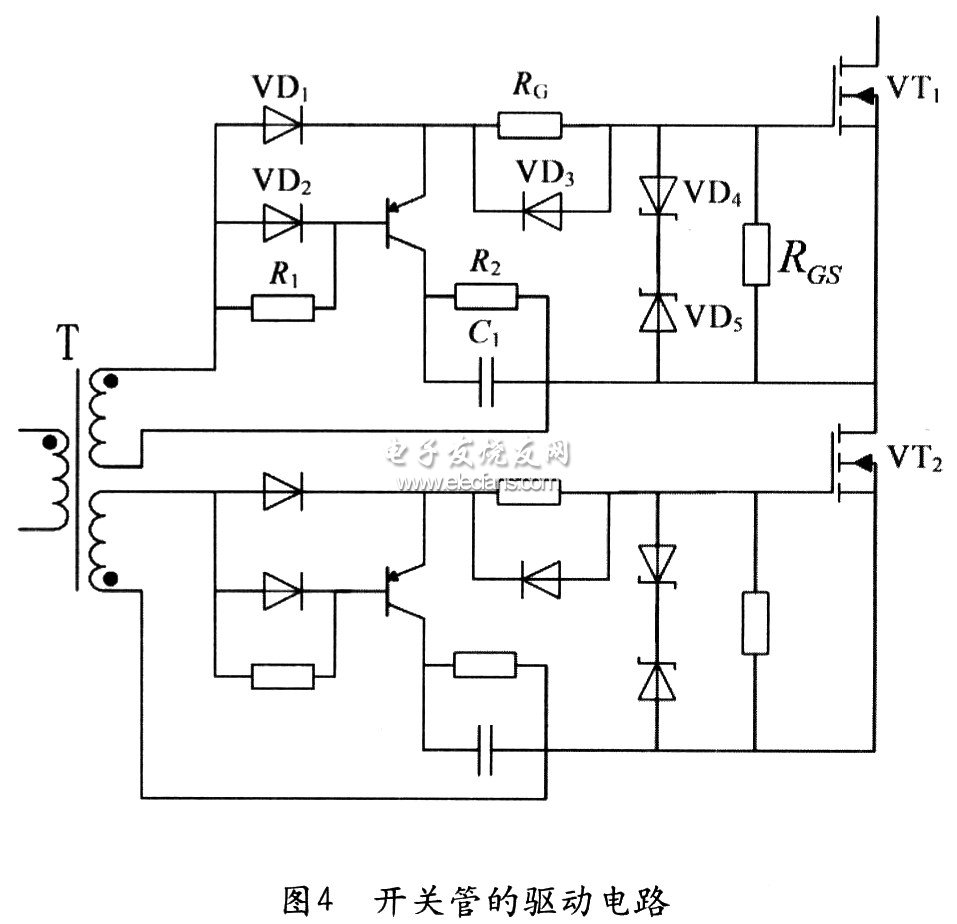

　　圖4是開關管的驅動電路。隔離變壓器的設計采用AP法、變比為l：1.3的三繞組變壓器。UC3875輸出的單極性脈沖經過放大電路、隔離電路和驅動電路后形成+12V／一5V的雙極性驅動脈沖，保證開關管的穩定開通和關斷。
