自制CATV放大器用串聯型開關電源

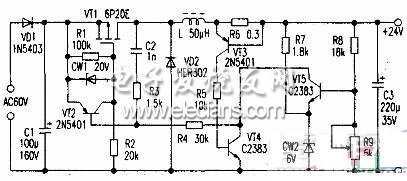

有線電視的供電系統是交流60V集中供電。CATV放大器的電源通常用電源變壓器降壓或隔離型開關電源兩種。本文介紹一種串聯型開關電源，該電源成本低，效率接近90%，電路見附圖。
工作原理：
二極管VD1作半波整流，C1濾波后輸出直流電壓約84V。VMOS管VT1作為開關調整管，VT2為脈寬調制，VT5為誤差放大管。VT3、VT4組成短路、限流保護。接通電源后，VT1通過R2、R1獲偏置電壓而導通。電流通過L、R6向負載供電，同時向C3充電。當VT1截止時，電感L的磁能轉變?yōu)殡娔埽錁O性為左負右正，續流二極管VD2導通，電流通過二極管繼續向負載供電，使負載得到平滑的直流電。若某種原因引起輸出電壓過高，VT5導通程度增加，VT2導通程度亦增加，導致VT1的脈寬減小，使輸出電壓下降，反之，使輸出電壓回升，最終保持輸出電壓穩定。當電流達到2A時，由于R6壓降0.6V，使VT3導通，同時VT14、VT2也飽和導通，限制了VTI輸出電流，保護了VT1。
元件選擇：
開關管VT1選P溝道型6P20E(6A/200V，需加散熱器)。VT2、VT3選用2N5401(0.6A/160V)，VT4、VT5選用2SC2383(1A/160V)。 R6為0.3Ω/2W，其余電阻1/4W。
VD1用1N5403(3A/200V)。
C1采用100μF/160V。穩壓管CW1為20V，CW2為6V。VD2為超快恢復二極管HER303(3A/200V)。
調試：本電路只要元件數據無誤。焊接正確，除了調R9使輸出電壓為24V外，其他無需調試。
