一種適合教學的開關電源設計(2)
3 系統調試
在確定上述總體設計后，采用分模塊的調試方法進行電路調試。
3．1 TL494性能測試

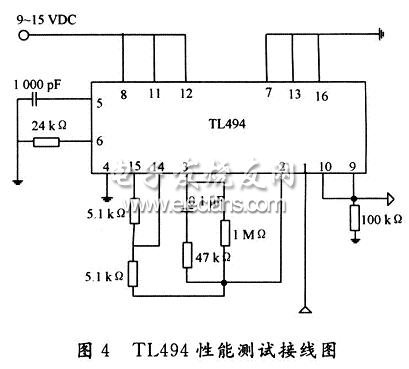

按圖4接線，測試2口的輸入電壓(誤差放大器反相端2口采用基準電壓輸入)，改變1口的輸入電壓，觀察9，3口的輸出波形。由實驗可以得到：TL494的基準電壓是3．5 V；輸出波形為PWM波；誤差放大器工作在非線性區，只有當輸入(1，2)口的偏差在零到幾十個毫伏之間時，PWM才是可調的；改變1口的電壓，可改變PWM的占空比。
3．2 升壓變換器的工作性能測試

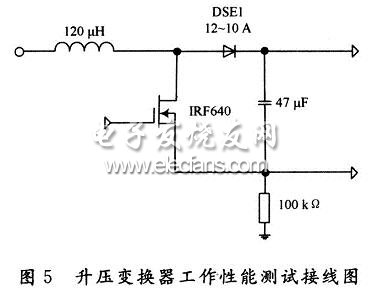

按圖5接線，給1口加入使開關管達到飽和的方波信號：
(1)改變方波信號的占空比和方波信號的頻率；
(2)給輸出端加上負載。
由實驗可以得到，改變占空比，可以改變輸出電壓的大小;加上負載，電壓降低，但通過調節占空比，可使電壓升高；方波信號的頻率越大，改變占空比，調節輸出電壓的范圍越小。
3．3 聯調
在上述兩步都能得到準確信息之后，將兩模塊進行聯調，見圖4。若無誤，即可實現輸出端穩定的電壓輸出，且可通過改變2口的給定值實現在一定范圍內(升壓)改變輸出電壓。具體范圍與所選擇電感、電容和系統工作的頻率有關，限于篇幅，這里不做介紹。
3．4 加入MOSFET(IRF640)驅動

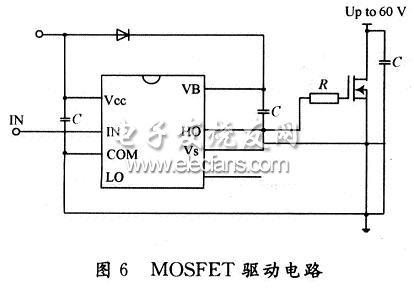

完成上述電路后，接下來要考慮系統的性能指標，除上述電容、電感、工作頻率的參數外，性能指標的優越還與MOSFET有關。為此，在TL494的9口和IRF9540開關管之間加入驅動電路IR2111，如圖6所示。
4 結 語
按上述步驟進行系統設計，不僅電路簡單，可以比較深刻地掌握TL494的工作原理、開關電源的工作原理、負反饋的工作原理等，而且查找電路錯誤也比較方便。對于該電路的性能指標測試，由于元器件的參數不同，指標略有不同，但基本上各參數的指標都較高，如DC-DC變換器的效率可達85％以上。
