一種智能調控開關穩壓電源的設計(2)
2011年10月11日 14:48 本站整理 作者：秩名 用戶評論（0）
3 系統軟件設計
系統軟件包括系統的初始化、數據采集、鍵盤掃描、調控?cái)?shù)字電位器、顯示等。
3.1主程序框圖

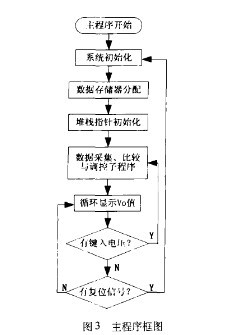

主程序框圖見圖3。
3.2數據采集、比較與調控

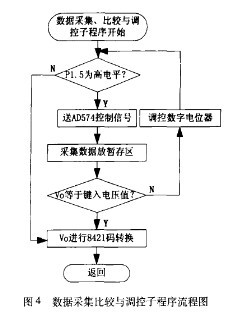

數據采集、比較與調控子程序流程圖如圖4所示。調控?cái)?shù)字電位器的負脈沖是通過編程使定時器To工作在模式3產生的。這時YL0和TH0作為兩個8位定時器定時中斷分別產生周期為400μs和800μs的方波對數字電位器的PU端和PD端進行調控。
4 結束語
該智能調控開關穩壓電源具有調控方便、成本低、精度高等優點，為智能型開關穩壓電源的設計提供了一種切實可行的方案。
