普通按鈕開關巧改為延時開關

2012年01月11日 10:18 來源：電子發燒友 作者：葉子 我要評論(0)

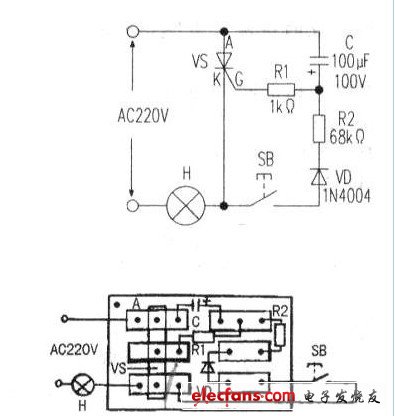

　　在普通按鈕開關的底盒內部增添一簡單的電路(見圖)，下圖是印制板接線圈。

　　平時按鈕SB斷開，燈泡H熄滅。按一下SB.市電便經SB、二極管VD、電阻R2向電容C快速充電.SB松開后.C經電阻Rl放電使可控硅vs導通，H點亮。延時1分鐘左右，H熄滅。欲改變延時時間，可適當增加或減小C的容量vs可選用單向可控硅(1A/400V)。
