MAX712芯片自制的充電器及電路

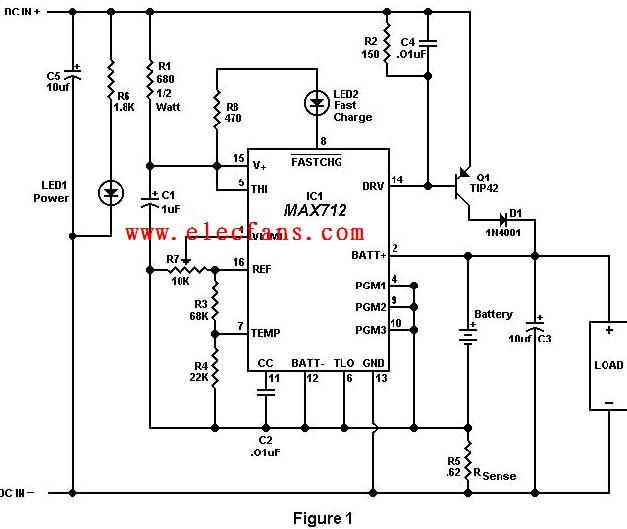

一、線路圖：
1、rsense電阻取1歐姆時。充電電流為250MA，0.5歐姆時，電流為520MA，2N6109用TIP42代替，RSHUNT電阻為限流電阻，大約1K，其他參數如圖。

轉絹流后充電電流是原來的1/8還是1/16取決于PGM3腳的接法：
Rsense電阻兩端的電壓（mV）
PGM3=V+ 3.9
PGM3=OPEN 7.8
PGM3=REF 15.6
PGM3=BATT- 31.3
使用這個電壓除以Rsense電阻值就是絹流電流。上面電壓值是典型值，以實際電壓為準，參考英文的說明書中電氣參數表。

2、PGM3和PGM2是對最長快充時間編程的，但是這個時間是和充電率有關的阿，不是孤立的看。
注意看一下，在PGM3腳接V＋的時候，對應的充電率是4C，此時的充電時間配合PGM2的接法有2種－22和33分鐘。因?yàn)槟闶褂玫氖?C的電流充電，按照充電時間的估算(1/4)*1.4*60=21分鐘，所以就得按照表中的接法設置為22分鐘，如果是按照2C和4C之間的電流充電，比如說是3C，那充電時間就是(1/3)*1.4*60＝28分鐘，那就得按照33分鐘的接法來連接PGM3和PGM2腳。但此時3C和4C充電時PGM3腳都是接V+,按照說明書中的表可知此時的絹流是Ifast/64，即此集成電路的實際人員認為如果按照4C的充電率充電的話，4C/64的電流是安全的絹流電流，不存在過大的問題。
總之充電時間是和你選擇的充電率有關的，不是孤立的，所以定下了充電率也就定下了絹流的大小。我上面提供的電壓值是在非標準充電率下計算絹流大小的計算方法。你可是自己選擇充電率計算一下就知道了

3、充電電流的大小是跟電池的容量有關的，假如我們要對500mAh的電池充電，那充電電流如果是500mA的話，就是1C的充電電流，充電時間是1×1.4×60＝84分鐘，那PGM3和PGM2都得接REF腳（定時90分鐘），此時因?yàn)镻GM3接的是REF所以絹流是500mA/16=31.25mA,這個電流并不大。
如果采用1A的電流充電，那就是2C的充電速率，此時的充電時間大約是(1/2)*1.4*60=42分鐘，那PGM3＝open，PGM2＝REF（定時45分鐘），此時因?yàn)镻GM3是open所以絹流是1000mA/32=31.25mA,還是31.25mA不變。
所以對于給定容量的電池，它的絹流電流大約是固定的，不是你充電的電流大絹流就大了，因?yàn)樘岣唠娏鞯耐瑫r(shí)充電率也大了，此時的絹流計算方法也就變了。至于/8還是/16不是固定的，是跟充電率有關的。

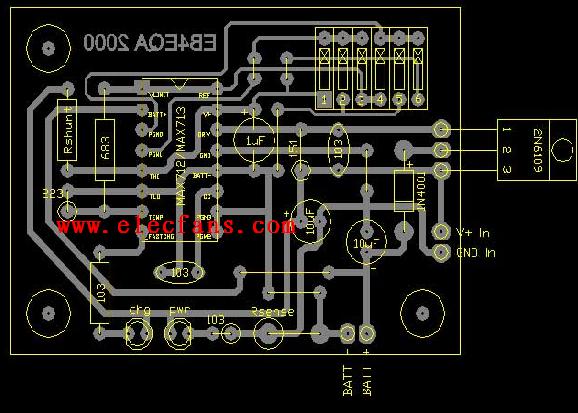

PCB圖及元件圖
