用SG3525A和IR2110構成的高頻逆變主電路圖

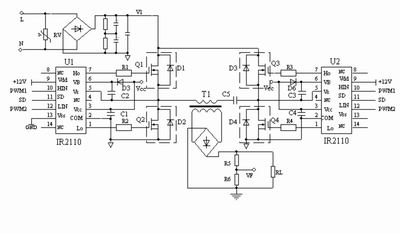

??? 高頻逆變主電路如圖4所示，逆變高壓電路由全橋驅動組成。功率開關Q1~Q4采用IGBT模塊。逆變主電路把直流電壓V1轉換為20kHz的高頻矩形波交流電壓送到高頻高壓變壓器T1，經升壓整流濾波后提供給負載供電。電路通過控制PWM1和PWM2的占空比，來得到脈寬可調的矩形波交流電壓。VF為高壓采樣端反饋到控制系統的電壓。
圖 4? 高壓逆變主電路圖
用SG3525A和IR2110構成的高頻逆變主電路圖
